PN10 استاندارد Face Face (RF) درپوش فلنج کور فلزی Sorf با سوراخ ها

PN10 استاندارد Face Face (RF) درپوش فلنج کور فلزی Sorf با سوراخ ها

فلنج کور نقش مهمی در سیستم خط لوله ایفا می کند. آن را با یک صفحه جامد و بدون سوراخ مشخص می کند ، و به طور موثری انتهای لوله یا کشتی را آب بندی می کند. این بخش مهمی از نگهداری ، آزمایش و انزوا خط لوله است.

آنها در مواد مختلفی مانند فولاد کربن ، فولاد ضد زنگ و فولاد آلیاژ طراحی شده اند ، آنها دوام و مقاومت را در شرایط عملیاتی متنوع و سطح فشار ارائه می دهند. انواع متداول شامل چهره مطرح شده (RF) و Flat Face （FF） است که سابق آن یک مهر و موم ایمن را برای به حداقل رساندن خطرات نشت تضمین می کند.

به طور گسترده در صنایعی مانند نفت و گاز ، پتروشیمی و پردازش شیمیایی مورد استفاده قرار می گیرد ، فلنج های کور تطبیق پذیری را برای برنامه های کاربردی که نیاز به بسته شدن موقت یا دائمی نقاط خاتمه خط لوله دارند ، فراهم می کند. ابعاد استاندارد و سازگاری آنها با اندازه لوله های مختلف ، آنها را به یک راه حل کارآمد برای اطمینان از یکپارچگی و ایمنی سیستم در طول بازرسی ، تمیز کردن یا فعالیت های اصلاح تبدیل می کند. $ $

PREVNo previous article
بعدیاتصالات فلنج کور لوله استیل ضد زنگ که برای جداسازی لوله استفاده می شود

مقدمه

استاندارد	ANSI/ASME B16.5 ، DIN ، JIS ، BS ، GB
مادی	فولاد ضد زنگ (به طور معمول ASTM A182 F304 ، F316 ، F321 ، F347)
سطح	روغن ضد Rust ، نقاشی (سیاه ، زرد) ، گالوانیزه ، پوشش قدرت
نوع	جعل ، برش مکانیکی
اندازه	1/8 "NB - 48" NB
زمان تحویل	طی 5-30 روز پس از دریافت پیش پرداخت
بسته بندی	جعبه چوبی ، مطابق با نیاز مشتری سفارشی شده است
کاربرد	فلنج های کور از جنس استنلس استیل معمولاً در سناریوهای مختلف کاربردی در صنایعی مانند نفت و گاز ، شیمیایی ، پتروشیمی و تولید برق استفاده می شود. $ $

فلنج های کور-pn6

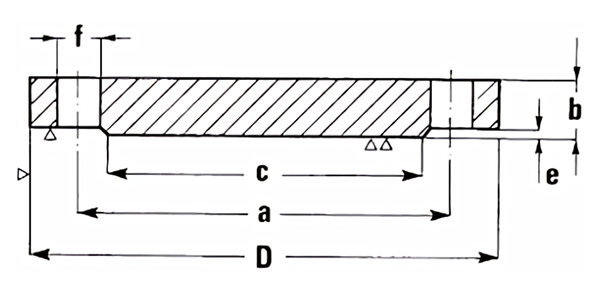

دن	د	بوها	جف	شرح	اشمیه	ج	پیچ	بدون سوراخ
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	m20	12
350	490	445	415	22	4	22	m20	12
400	540	490	465	22	4	22	m20	16
450	595	550	520	24	4	22	m20	16
500	645	600	570	24	4	22	m20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	m30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

فلنج های کور-pn10

دن	د	بوها	جف	شرح	اشمیه	ج	پیچ	بدون سوراخ
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	m20	8
200	340	295	268	24	3	22	m20	8
250	395	350	320	26	3	22	m20	12
300	445	400	370	26	4	22	m20	12
350	505	460	430	26	4	22	m20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	m30	24
900	1115	1050	1005	46	5	33	m30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45 $ $	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48
