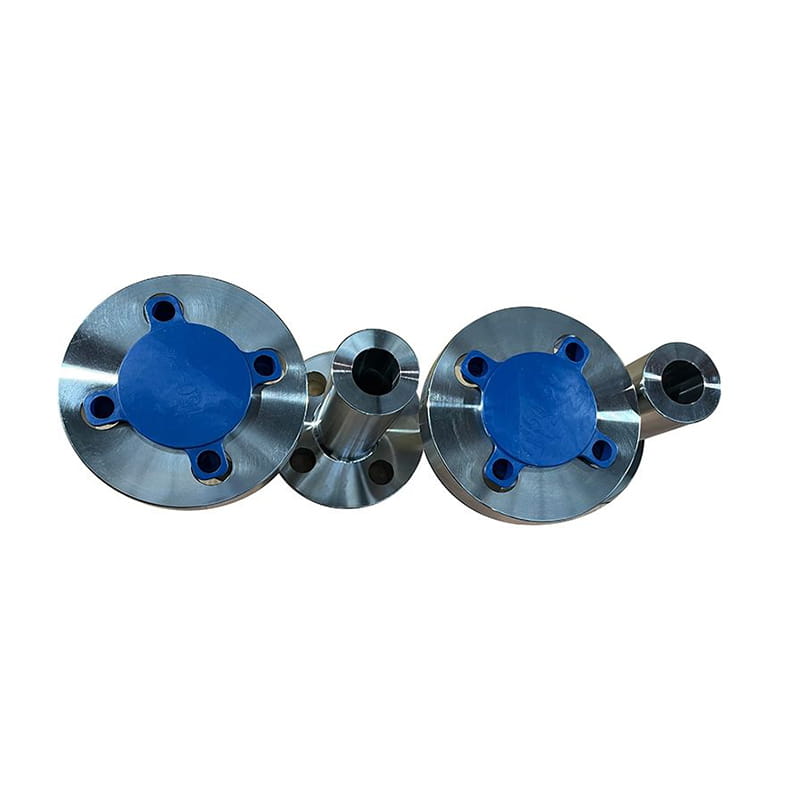

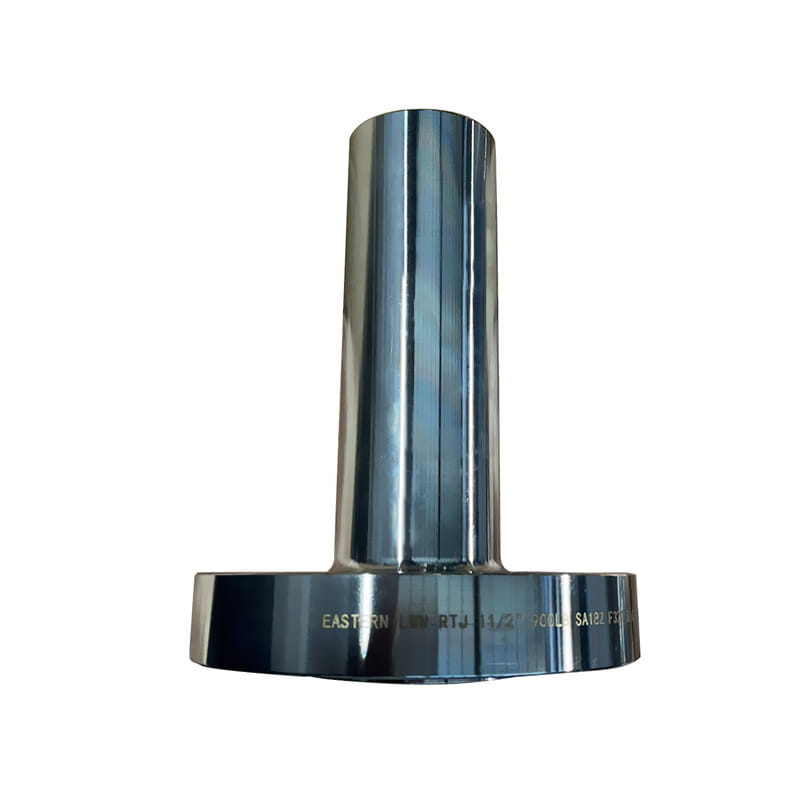

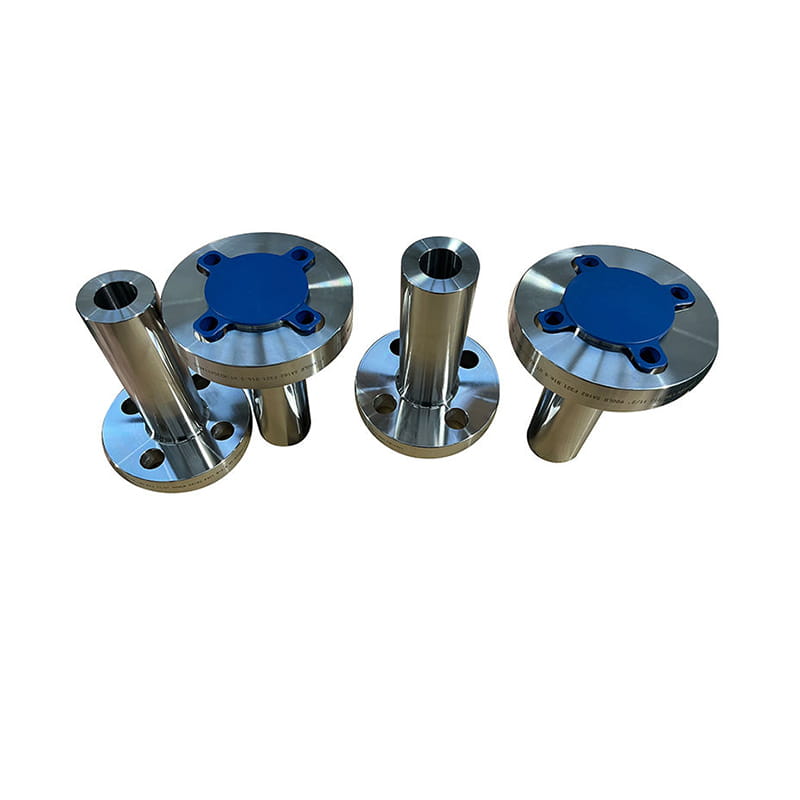

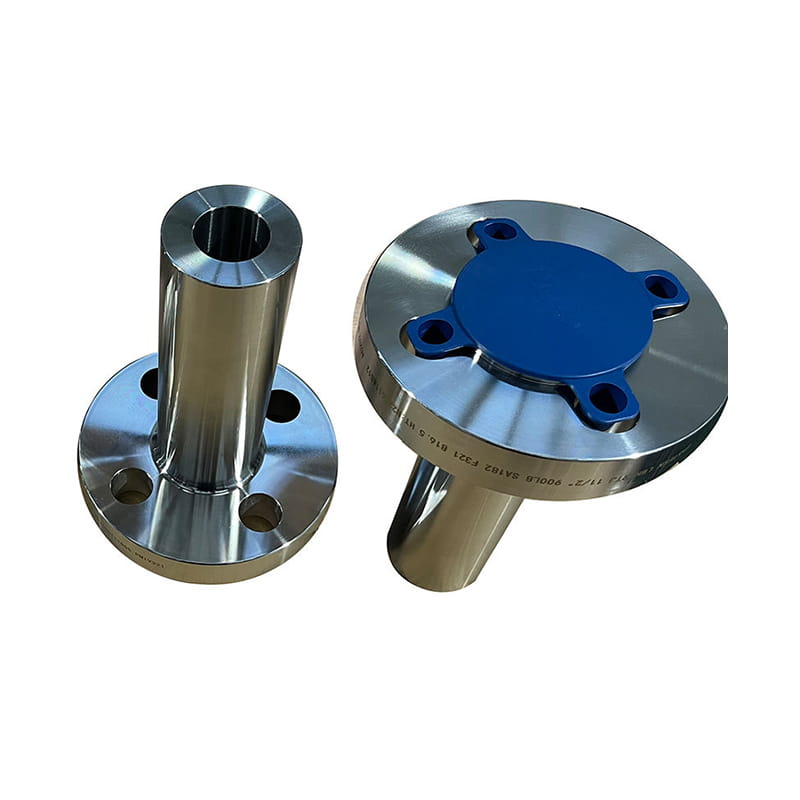

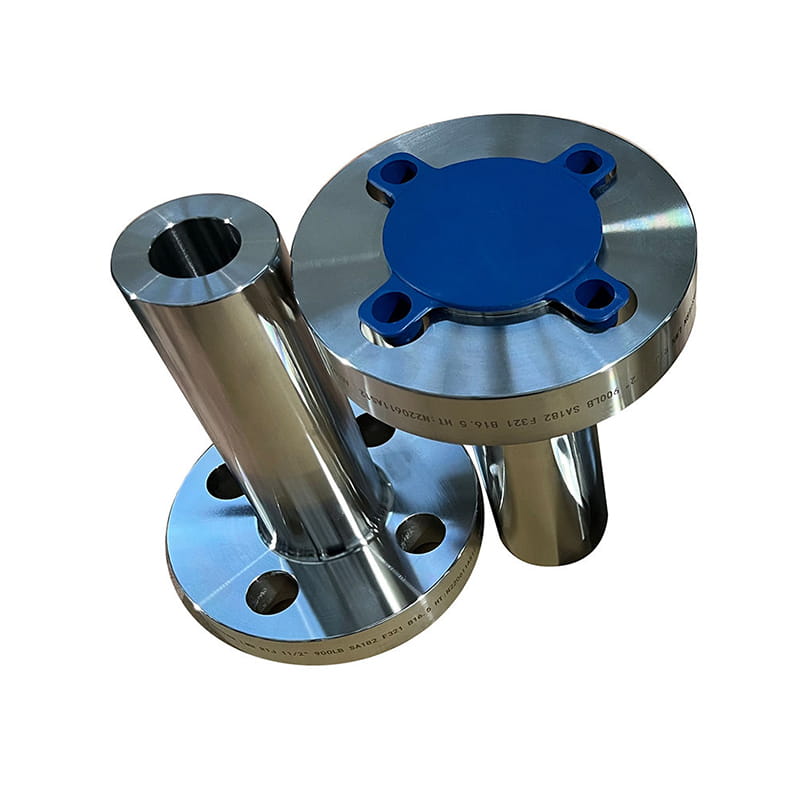

فلنج های گردن جوش بلند ، گسترش فلنج گردن جوش با گردن است. این معمولاً در برنامه هایی که شامل فشار زیاد و همچنین شرایط درجه حرارت بالا یا پایین است استفاده می شود. مانند خطوط لوله نفت و گاز ، کارخانه های فرآوری شیمیایی و امکانات تولید برق.
گردن فلنج یک فلنج جعلی یک تکه با یک گردن بلند ، مخروطی و صورت صاف یا صورت بلند است. گردن بلند امکان انتقال صاف از لوله به فلنج را فراهم می کند ، که به توزیع فشارهای یکنواخت تر کمک می کند و خطر خرابی خستگی را کاهش می دهد. علاوه بر این ، گردن بلند فضای کافی برای جوشکاری فراهم می کند ، که می تواند یکپارچگی و عملکرد خط لوله را بیشتر کند.
گردن فلنج گردن جوش طولانی به طور قابل توجهی طولانی تر از سایر فلنج ها است ، بنابراین اغلب به عنوان نازل برای بشکه یا ستون استفاده می شود. می توان آن را مستقیماً به کشتی وصل کرد. این به آنها اجازه می دهد تا به عنوان نازل تقویت شده در نظر گرفته شوند. از استفاده از این نوع فلنج به این معنی است که می توان از لوله ای برای فلنج جوش درز جلوگیری کرد. همچنین مزایای خودآزمایی را فراهم می کند. $ $
مقدمه
| استاندارد | فولاد کربن: ASTM A105 ، ASTM A350 LF1 / LF2 ، S235JR ، P245GH ، P250GH ، P280GH ، A694 F42 / 46 / 52/56 / 60/65/70 ، و غیره فولاد ضد زنگ: ASTM A182 F304/304L/304H ، F316/316L ، F317/317L ، F321 ، F310 ، F347 و غیره. فولاد آلیاژ: ASTM A 182 F1/ F5/ F9/ F11/ F22/ F91/ ETC. فولاد دوبلکس و فوق العاده دوبلکس: ASTM A815 UNS S31803/S32205/S32750/S32760 |
| مادی | A182 F304/304L ، F316/316L ، 317 ، 321 ، 310S ، 316TI ، 316H.317H.317L. 904L, 321H,347H, 310H, UNS31803, UNS32750, UNS32760 , nickel alloy inconel 600, inconel 625, inconel 601, inconel 690, inconel 625,inconel 718,incoloy 800, incoloy 825, incoloy 800h, C-276,monel 400, alloy 20 etc. |
| سطح | پیشگیری از زنگ زدگی ، پوشش رنگ سیاه یا فسفاتیت با رنگ سیاه ، روکش رنگ لاک ، پوشش روغن لاک ، پوشش گالوانیزه الکترو |
| نوع | جعلی ، تحت درمان با گرما و ماشینکاری |
| اندازه | 1/2 "-48" |
| زمان تحویل | طی 5-30 روز پس از دریافت پیش پرداخت |
| بسته بندی | کیسه پلاستیکی داخلی ، کارتن بیرونی ، و تخته سه لا یا پالت یا با توجه به نیاز مشتری |
| کاربرد | کارهای آب ، صنعت کشتی سازی ، صنعت پتروشیمی و گاز ، قدرت |

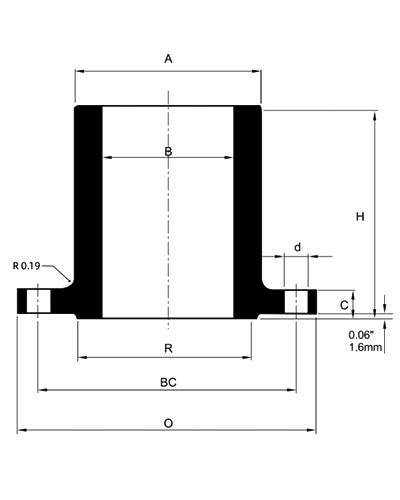

تحمل فلنج
توجه کلی: ابعاد در اینچ است.
|
| |
| قطر خارج (ابعاد ای) | ایD <0.060 12 12 ایD> 12 ، <24 24 24 ایD> 0.190 24 24 |
|
|
|
| ضخامت فلنج حداقل (ابعاد جف) | همه اندازه NPS 18 و 0.120 کوچکتر ، جدیدzero NPS 20 و بزرگتر 0.190 ، جدیدzero |
| قطر توپی (ابعاد بوها) | همه اندازه 0.120 ، جدیدZero |
| طول از طریق هاب (ابعاد سخنرانی) | NPS 4 و 0.060 ± کوچکتر NPS 5 تا 10 ، شامل 0.060 ، جدید0.120 NPS 12 و بزرگتر 0.120 ، جدید0.180 |
| قطر مته (ابعاد ب) | NPS 10 و 0.030 ± کوچکتر NPS 12 تا 18 ، 0.060 ± فراگیر NPS 20 و بزرگتر 0.120 ، جدید0.060 |
| چهره | *با ارتفاع روبرو 0.010 پوند قطر صورت بلند شده (ابعاد r) کلاس 150 ، 300 (0.06 اینچ چهره مطرح شده) 0.030 ± کلاس 400 (0.25 اینچ. صورت افزایش یافته) 0.020 ± نوع حلقه مفصل 0.020 ، جدیدzero در داخل و خارج قطر بزرگ و کوچک زبان ، شیار ، مرد و زن حرف ، S ، T ، U ، W ، X ، Y & Z ± 0.020 K&L 0.020 ، جدیدZero حلقه مشترک حلقه عمق (ابعاد E) 0.016 ، جدیدZero عرض (ابعاد f) 0.008 پوند قطر زمین (ابعاد P) 0.005 پوند شعاع در پایین (بعد r) حرف <0.060 0.030 ، جدیدZero r> 0.060 0.030 زاویه 23 درجه ± ½ درجه. |
| حفاری و رو به رو | قطر دایره پیچ 0.060 ± مرکز به مرکز سوراخ های پیچ مجاور 0.030 ± خارج از محوریت بین دایره پیچ و قطر و قطرهای رو به ماشین NPS 2 و 0.030 ± کوچکتر NPS 3 و 0.060 ± بزرگتر *قطر سوراخ های پیچ 0.020 پوند |
کلاس 15
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | ای.D. از بلند شده صورت (میلی متر) | قطب قطر در شرحevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ | قطر سوراخ (میلی متر) | |||||||
| جدید | ای | جف | حرف | بوها | شرح | سخنرانی | قبل از میلاد | جدید | د |
| ½ | 89.0 | 11.1 | 34.9 | 30.2 | 12.7 | 228.6 | 60.5 | 4 | 15.8 |
| ¾ | 95.8 | 12.7 | 42.9 | 38.1 | 19.1 | 228.6 | 69.9 | 4 | 15.8 |
| 1 | 10.8.0 | 14.3 | 50.8 | 50.8 | 25.4 | 228.6 | 79.4 | 4 | 15.8 |
| 1 ¼ | 117.5 | 15.9 | 63.5 | 60.3 | 31.8 | 228.6 | 88.9 | 4 | 15.8 |
| 1 ½ | 127.0 | 17.5 | 73.0 | 66.7 | 38.1 | 228.6 | 98.4 | 4 | 15.8 |
| 2 | 152.5 | 19.1 | 92.1 | 82.5 | 50.8 | 228.6 | 120.7 | 4 | 19.0 |
| 2 | 178.0 | 22.2 | 104.8 | 95.2 | 63.5 | 228.6 | 139.7 | 4 | 19.0 |
| 3 | 190.5 | 23.8 | 127.0 | 107.9 | 76.2 | 228.6 | 152.4 | 4 | 19.0 |
| 3 ½ | 216.0 | 23.8 | 139.9 | 124.0 | 88.9 | 228.6 | 177.8 | 8 | 19.0 |
| 4 | 228.5 | 23.8 | 157.2 | 139.7 | 101.6 | 228.6 | 190.5 | 8 | 19.0 |
| 5 | 254.0 | 23.8 | 185.7 | 165.1 | 127.0 | 228.6 | 215.9 | 8 | 22.5 |
| 6 | 279.5 | 25.4 | 215.9 | 196.8 | 152.4 | 228.6 | 241.3 | 8 | 22.5 |
| 8 | 343.0 | 28.6 | 269.9 | 247.6 | 203.2 | 228.6 | 298.4 | 8 | 22.5 |
| 10 | 406.5 | 30.2 | 323.9 | 304.8 | 254.0 | 228.6 | 361.9 | 12 | 25.5 |
| 12 | 482.5 | 31.8 | 381.0 | 365.1 | 304.8 | 228.6 | 431.8 | 12 | 25.5 |
| 14 | 533.5 | 34.9 | 412.8 | 406.4 | 355.6 | 228.6 | 476.2 | 12 | 28.5 |
| 16 | 597.0 | 36.5 | 469.9 | 457.2 | 406.4 | 228.6 | 539.7 | 16 | 28.5 |
| 18 | 635.0 | 39.7 | 533.4 | 508.0 | 457.2 | 228.6 | 577.8 | 16 | 31.8 |
| 20 | 698.5 | 42.9 | 584.2 | 558.8 | 508.0 | 228.6 | 635.0 | 20 | 31.8 |
| 24 | 813.0 | 47.0 | 692.2 | 666.7 | 609.6 | 228.6 | 749.3 | 20 | 35.1 |
کلاس 300
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | ای.D. از بلند شده صورت (میلی متر) | قطب قطر در شرحevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ (رایانه شخصی) | قطر سوراخ (میلی متر) | |||||||
| جدید | O | جف | حرف | بوها | شرح | سخنرانی | قبل از میلاد | جدید | د |
| ½ | 95.5 | 14.3 | 34.9 | 38.1 | 12.7 | 228.6 | 66.7 | 4 | 15.8 |
| ¾ | 117.5 | 15.9 | 42.9 | 47.6 | 19.1 | 228.6 | 82.5 | 4 | 19.0 |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 19.1 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 20.6 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 22.2 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 | 190.5 | 25.4 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 28.6 | 127.0 | 117.5 | 76.2 | 228.6 | 168.3 | 8 | 22.5 |
| 3 ½ | 228.5 | 30.2 | 139.7 | 133.4 | 88.9 | 228.6 | 184.1 | 8 | 22.5 |
| 4 | 254.0 | 31.8 | 157.2 | 146.0 | 101.6 | 228.6 | 200.0 | 8 | 22.5 |
| 5 | 279.5 | 34.9 | 185.7 | 177.8 | 127.0 | 228.6 | 234.9 | 8 | 22.5 |
| 6 | 317.5 | 36.5 | 215.9 | 206.4 | 152.4 | 228.6 | 269.9 | 12 | 22.5 |
| 8 | 381.0 | 41.3 | 269.9 | 260.3 | 203.2 | 228.6 | 330.2 | 12 | 25.5 |
| 10 | 444.5 | 47.6 | 323.9 | 320.7 | 254.0 | 228.6 | 387.3 | 16 | 28.5 |
| 12 | 520.5 | 50.8 | 381.0 | 374.6 | 304.8 | 228.6 | 450.8 | 16 | 31.8 |
| 14 | 584.0 | 54.0 | 412.8 | 425.4 | 355.6 | 228.6 | 514.3 | 20 | 31.8 |
| 16 | 64.7 | 57.2 | 469.9 | 482.6 | 406.4 | 228.6 | 571.5 | 20 | 35.1 |
| 18 | 711.0 | 60.3 | 533.4 | 533.4 | 457.2 | 228.6 | 628.6 | 24 | 35.1 |
| 20 | 774.5 | 63.5 | 584.2 | 587.3 | 508.0 | 228.6 | 685.8 | 24 | 35.1 |
| 24 | 914.5 | 69.9 | 692.2 | 701.6 | 609.6 | 228.6 | 812.8 | 24 | 41.2 |
کلاس 400
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | O.D. از بلند شده صورت (میلی متر) | قطب قطر در شرحevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ (رایانه شخصی) | قطر سوراخ (میلی متر) | |||||||
| جدید | O | جف | حرف | بوها | شرح | سخنرانی | قبل از میلاد | جدید | د |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 20.6 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 22.2 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 25.4 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 | 190.5 | 28.6 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 31.8 | 127.0 | 117.5 | 76.2 | 228.6 | 168.1 | 8 | 22.5 |
| 3 ½ | 228.5 | 34.9 | 139.7 | 133.4 | 88.9 | 228.6 | 184.2 | 8 | 25.5 |
| 4 | 254.0 | 34.9 | 157.2 | 146.0 | 101.6 | 228.6 | 200.0 | 8 | 25.5 |
| 5 | 279.5 | 38.1 | 185.7 | 177.8 | 127.0 | 228.6 | 234.9 | 8 | 25..5 |
| 6 | 317.5 | 41.3 | 215.9 | 206.4 | 152.4 | 228.6 | 269.9 | 12 | 25.5 |
| 8 | 381.0 | 47.6 | 269.9 | 260.3 | 203.2 | 228.6 | 330.2 | 12 | 28.5 |
| 10 | 444.5 | 54.0 | 323.9 | 320.7 | 254.0 | 228.6 | 387.3 | 16 | 31.8 |
| 12 | 520.5 | 57.2 | 381.0 | 374.6 | 304.8 | 228.6 | 450.8 | 16 | 35.1 |
| 14 | 584.0 | 60.3 | 412.8 | 425.4 | 355.6 | 228.6 | 514.3 | 20 | 35.1 |
| 16 | 647.5 | 63.5 | 469.9 | 482.6 | 406.4 | 228.6 | 571.5 | 20 | 38.1 |
| 18 | 711.0 | 66.7 | 533.4 | 533.4 | 457.2 | 228.6 | 628.6 | 24 | 38.1 |
| 20 | 774.5 | 69.9 | 584.2 | 587.3 | 508.0 | 228.6 | 685.8 | 24 | 41.2 |
| 24 | 914.5 | 76.2 | 692.2 | 701.6 | 609.6 | 228.6 | 812.8 | 24 | 47.8 |
کلاس 600
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | O.D. از بلند شده صورت (میلی متر) | قطب قطر در شرحevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ (رایانه شخصی) | قطر سوراخ (میلی متر) | |||||||
| جدید | O | جف | حرف | بوها | B | سخنرانی | قبل از میلاد | جدید | د |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 20.6 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 22.2 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 25.4 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 | 190.5 | 28.6 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 31.8 | 127.0 | 117.5 | 76.2 | 228.6 | 168.1 | 8 | 22.5 |
| 3 ½ | 228.5 | 34.9 | 139.7 | 133.4 | 88.9 | 228.6 | 184.2 | 8 | 25.5 |
| 4 | 273.0 | 38.1 | 157.2 | 152.4 | 101.6 | 228.6 | 215.9 | 8 | 25.5 |
| 5 | 330.0 | 44.5 | 185.7 | 190.5 | 127.0 | 228.6 | 266.7 | 8 | 28.5 |
| 6 | 355.5 | 47.6 | 215.9 | 222.2 | 152.4 | 228.6 | 292.1 | 12 | 28.5 |
| 8 | 419 | 55.6 | 269.9 | 273.0 | 203.2 | 228.6 | 349.3 | 12 | 31.8 |
| 10 | 508.0 | 63.5 | 323.9 | 342.9 | 254.0 | 228.6 | 431.8 | 16 | 35.1 |
| 12 | 559.0 | 66.7 | 381.0 | 400.0 | 304.8 | 228.6 | 489.0 | 20 | 35.1 |
| 14 | 603.5 | 69.9 | 412.8 | 431.8 | 355.6 | 228.6 | 527.1 | 20 | 38.1 |
| 16 | 686.0 | 76.2 | 469.9 | 495.3 | 406.4 | 228.6 | 603.3 | 20 | 412 |
| 18 | 743.0 | 82.6 | 533.4 | 546.1 | 457.2 | 228.6 | 654.1 | 20 | 44.5 |
| 20 | 813.0 | 88.9 | 584.2 | 609.6 | 508.0 | 228.6 | 723.9 | 24 | 44.5 |
| 24 | 940.0 | 101.6 | 692.2 | 717.5 | 609.6 | 228.6 | 838.2 | 24 | 50.8 |
کلاس 900
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | O.D. از بلند شده صورت (میلی متر) | قطب قطر در Bevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ (رایانه شخصی) | قطر سوراخ (میلی متر) | |||||||
| جدید | O | جف | حرف | بوها | B | سخنرانی | قبل از میلاد | - | د |
| 1 | 149.5 | 28.6 | 50.8 | 52.4 | 25.4 | 228.6 | 101.6 | 4 | 25.5 |
| 1 ¼ | 159.0 | 28.6 | 63.5 | 63.5 | 31.8 | 228.6 | 111.1 | 4 | 25.5 |
| 1 ½ | 178.0 | 31.8 | 73.0 | 69.9 | 38.1 | 228.6 | 123.8 | 4 | 28.5 |
| 2 | 216.0 | 38.1 | 92.1 | 104.8 | 50.8 | 228.6 | 165.1 | 8 | 25.5 |
| 2 | 244.5 | 41.3 | 104.8 | 123.8 | 63.5 | 228.6 | 190.5 | 8 | 28.5 |
| 3 | 241.5 | 38.1 | 127.0 | 127.0 | 76.2 | 228.6 | 190.5 | 8 | 25.5 |
| 4 | 292.0 | 44.5 | 157.2 | 158.7 | 101.6 | 228.6 | 235.0 | 8 | 31.8 |
| 5 | 349.5 | 50.8 | 185.7 | 190.5 | 127.0 | 228.6 | 279.4 | 8 | 35.1 |
| 6 | 381.0 | 55.6 | 215.9 | 235.0 | 152.4 | 228.6 | 317.5 | 12 | 31.8 |
| 8 | 470.0 | 63.5 | 269.9 | 298.5 | 203.2 | 228.6 | 393.7 | 12 | 38.1 |
| 10 | 546.0 | 69.9 | 323.9 | 368.3 | 254.0 | 228.6 | 469.9 | 16 | 38.1 |
| 12 | 609.5 | 79.4 | 381.0 | 419.1 | 304.8 | 228.6 | 533.5 | 20 | 38.1 |
| 14 | 641.5 | 85.7 | 412.8 | 450.9 | 355.6 | 228.6 | 558.8 | 20 | 41.0 |
| 16 | 705.0 | 88.9 | 469.9 | 508.0 | 406.4 | 228.6 | 616.0 | 20 | 44.5 |
| 18 | 787.5 | 101.6 | 533.4 | 565.2 | 457.2 | 228.6 | 685.8 | 20 | 50.8 |
| 20 | 857.5 | 108.0 | 584.2 | 622.3 | 508.0 | 228.6 | 749.3 | 20 | 54.0 |
| 24 | 1014.5 | 139.7 | 692.2 | 749.3 | 609.6 | 228.6 | 901.7 | 20 | 66.5 |
کلاس 1500
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | O.D. از بلند شده صورت (میلی متر) | قطب قطر در Bevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ (رایانه شخصی) | قطر سوراخ (میلی متر) | |||||||
| - | O | جف | R | بوها | B | سخنرانی | قبل از میلاد | - | د |
| 1 | 149.5 | 28.6 | 50.8 | 52.4 | 25.4 | 228.6 | 101.6 | 4 | 25.5 |
| 1 ¼ | 159.0 | 28.6 | 63.5 | 63.5 | 31.8 | 228.6 | 111.1 | 4 | 25.5 |
| 1 ½ | 178.0 | 31.8 | 73.0 | 69.9 | 38.1 | 228.6 | 123.8 | 4 | 28.5 |
| 2 | 216.0 | 38.1 | 92.1 | 104.8 | 50.8 | 228.6 | 165.1 | 8 | 25.5 |
| 2 ½ $ $ | 244.5 | 41.3 | 104.8 | 123.8 | 63.5 | 228.6 | 190.5 | 8 | 28.5 |
| 3 | 267.0 | 47.6 | 127.0 | 133.4 | 762 | 228.6 | 203.2 | 8 | 31.8 |
| 4 | 311.0 | 54.0 | 157.2 | 161.9 | 101.6 | 228.6 | 241.3 | 8 | 35.1 |
| 5 | 374.5 | 73.0 | 185.7 | 196.9 | 127.0 | 228.6 | 292.1 | 8 | 41.0 |
| 6 | 393.5 | 82.6 | 215.9 | 228.6 | 152.4 | 228.6 | 317.5 | 12 | 38.1 |
| 8 | 483.0 | 92.1 | 269.9 | 292.1 | 203.2 | 228.6 | 393.7 | 12 | 44.5 |
| 10 | 584.0 | 108.0 | 323.9 | 368.3 | 254.0 | 406.4 | 482.6 | 12 | 50.8 |
| 12 | 673.0 | 123.8 | 381.0 | 450.9 | 304.8 | 406.4 | 571.5 | 16 | 54.0 |
| 14 | 749.5 | 133.4 | 412.8 | 495.3 | 355.6 | - | 635.0 | 16 | 60.5 |
| 16 | 825.5 | 146.1 | 469.9 | 552.6 | 406.4 | - | 704.9 | 16 | 66.5 |
| 18 | 914.5 | 161.9 | 533.4 | 596.9 | 457.2 | - | 774.7 | 16 | 73.0 |
| 20 | 984.0 | 177.8 | 584.2 | 641.4 | 508.0 | - | 831.9 | 16 | 79.5 |
| 24 | 1168.5 | 203.2 | 692.2 | 762.0 | 609.6 | - | 9910.6 | 16 | 920 |
کلاس 2500
| اسمی اندازه لوله (در) | خارج قطر (میلی متر) | ضخامت فلنج حداقل (میلی متر) | O.D. از بلند شده صورت (میلی متر) | قطب قطر در Bevel (میلی متر) | قطر از (میلی متر) | طول از طریق قطب (میلی متر) | حفاری | ||
| قطر پیچ دایره (میلی متر) | شماره سوراخ (رایانه شخصی) | قطر سوراخ (میلی متر) | |||||||
| - | O | C | R | A | B | H | قبل از میلاد | - | د |
| 1 | 159.0 | 34.9 | 50.8 | 57.2 | 25.4 | 228.6 | 108.0 | 4 | 25.5 |
| 1 ¼ | 184.0 | 38.1 | 63.5 | 73.0 | 31.8 | 228.6 | 130.2 | 4 | 28.5 |
| 1 ½ | 203.0 | 44.5 | 73.0 | 79.4 | 38.1 | 228.6 | 146.1 | 4 | 31.8 |
| 2 | 235.0 | 50.8 | 92.1 | 95.3 | 50.8 | 228.6 | 171.5 | 8 | 28.5 |
| 2 ½ | 267.0 | 57.2 | 104.8 | 114.3 | 63.5 | 228.6 | 196.9 | 8 | 31.8 |
| 3 | 305.0 | 66.7 | 127.0 | 133.4 | 76.2 | 228.6 | 228.6 | 8 | 35.0 |
| 4 | 355.5 | 76.2 | 157.2 | 165.1 | 101.6 | 228.6 | 273.1 | 8 | 41.0 |
| 5 | 419.0 | 92.1 | 185.7 | 203.2 | 127.0 | 228.6 | 323.9 | 8 | 48.0 |
| 6 | 483.0 | 108.0 | 215.9 | 235.0 | 152.4 | 228.6 | 368.3 | 8 | 54.0 |
| 8 | 552.5 | 127.0 | 269.9 | 304.8 | 203.2 | 228.6 | 438.2 | 12 | 54.0 |
| 10 | 673.0 | 165.1 | 323.9 | 374.7 | 254.0 | 406.4 | 539.8 | 12 | 66.5 |
| 12 | 762.0 | 184.2 | 381.0 | 441.3 | 304.8 | 406.4 | 619.1 | 12 | 73.0 |
در سال 2007 تأسیس شد و در سال 2022 به منطقه توسعه اقتصادی Longyou ، استان ژجیانگ نقل مکان کرد. این مساحت 130،000 متر مربع ، بیش از 30 خط تولید ، 300 کارگر ، 20 نفر از افراد تحقیق و توسعه ، 30 نفر از افراد بازرسی و خروجی سالانه 50،000 تن را در بر می گیرد.
این سیستم ISO9001: 2008 سیستم مدیریت کیفیت ، PED 97/23/EC Eu تجهیزات تجهیزات فشار خون ، مجوز تولید تجهیزات ویژه چین (لوله فشار) صدور گواهینامه TS ، صدور گواهینامه ASME ، سیستم مدیریت استاندارد سازی استانی ، ISO14000: سیستم مدیریت محیط زیست 2004 ، تولید پاک کننده (شرکت های سبز) ، و یک سری از گواهینامه های چین (CC Cordivations) نیز به عنوان یک سری از گواهینامه ها (CC). ثبت نام حمل و نقل (LR) ، Deutsche Veritas (GL) ، Bureau Veritas Society (BV) ، Det Norske Veritas (DNV) ، و ثبت نام کارخانه حمل و نقل کره (KR).
محصولات اصلی شامل لوله های استیل ضد زنگ ، اتصالات لوله ، فلنج ، دریچه و غیره است که به طور گسترده در نفت ، صنایع شیمیایی ، صنعت هسته ای ، ذوب ، کشتی سازی ، داروهای مواد غذایی ، مواد غذایی ، محافظت از آب ، انرژی الکتریکی ، انرژی جدید ، تجهیزات مکانیکی و زمینه های دیگر مورد استفاده قرار می گیرد. این شرکت به اصول شرکت "کیفیت برای بقا ، شهرت برای توسعه" پایبند است و از صمیم قلب به هر مشتری در خدمت ایجاد یک وضعیت برنده است.
فولاد یک ماده حیاتی در صنایع مختلف است که انواع مختلفی دارد که کاربردهای خاصی را تامین می کند. در این میان، فولاد ملایم و فولاد کربنی دو مورد از رایج ترین اشکال مورد استفاده هستند. علیرغم اینکه هر ...
مشاهده بیشترما خوشحالیم که در مورد مشارکت موفق خود در نمایشگاه صنایع نفتی و شیمیایی 2025 Xinjiang ، که از 4 تا 6 سپتامبر در مرکز کنوانسیون و نمایشگاه بین المللی سین کیانگ برگزار شد ، تأمل کنیم. غرفه ما ، D1-27...
مشاهده بیشترمقدمه لوله های فشار فشار فولاد ضد زنگ در صنایعی که مایعات یا گازها باید تحت فشار زیاد ذخیره شوند ، حمل و نقل یا پردازش شوند ، اجزای مهمی هستند. از گیاهان شیمیایی و امکانات تولید برق گرفته تا فرآ...
مشاهده بیشترما هرگز آدرس ایمیل شما و شما را به اشتراک نمی گذاریم
ما قول می دهیم که در هر زمان خودداری کنیم.
متخصص در تولید ضد زنگ
Steel Pipe
No.188 Binkang Road ، خیابان Xixing ، منطقه بینجیانگ ، شهر Hangzhou ، استان ژجیانگ ، چین
+86 18969027607
sales@xhxmat.com
Copyright © شرکت مواد ویژه شیننگ ، آموزشی ویبولیتین Hangzhou شعبه Rights Reserved.
