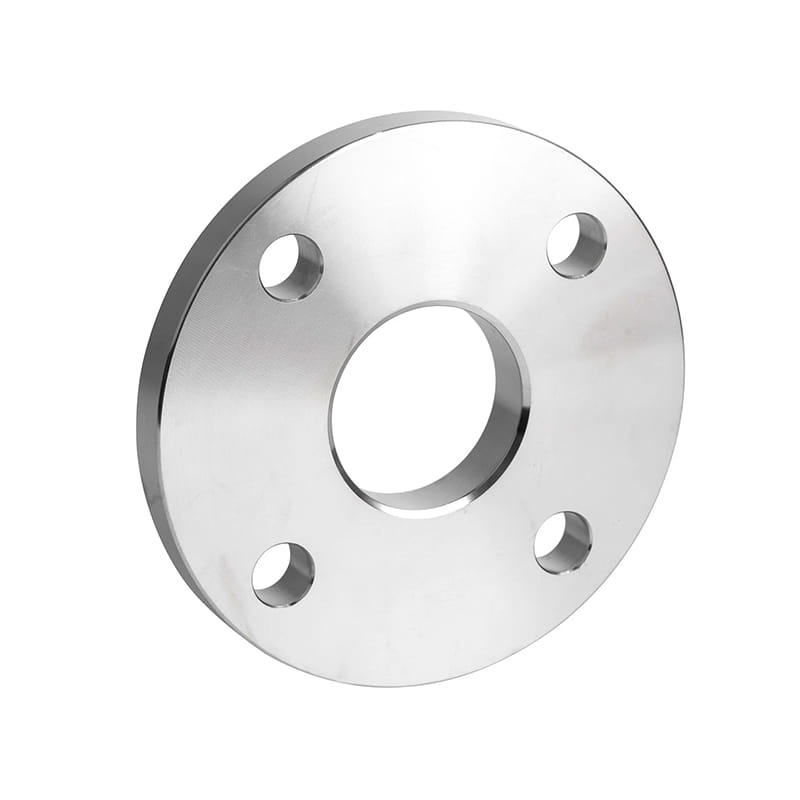

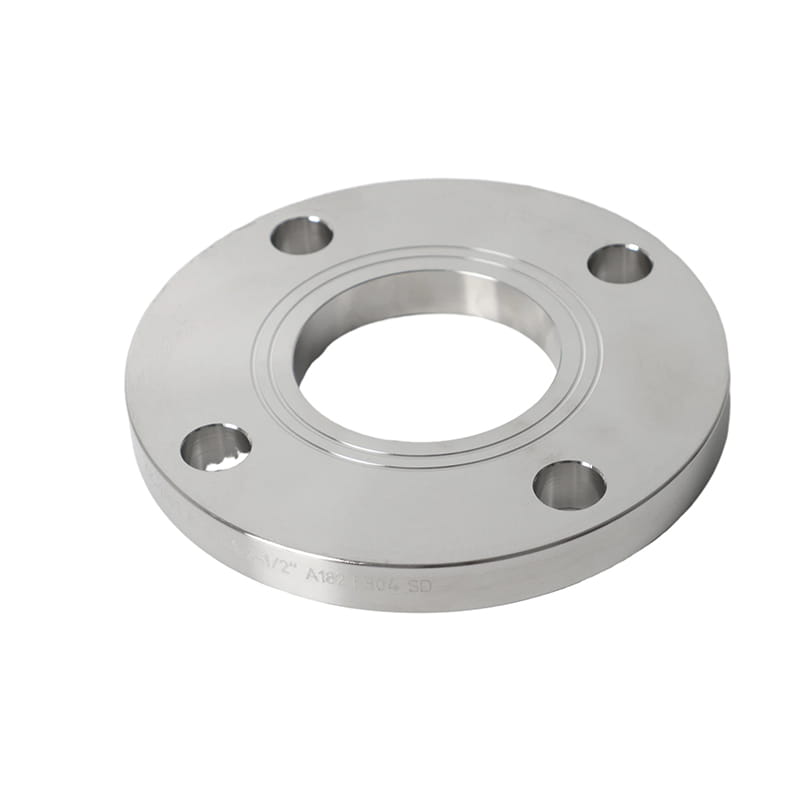

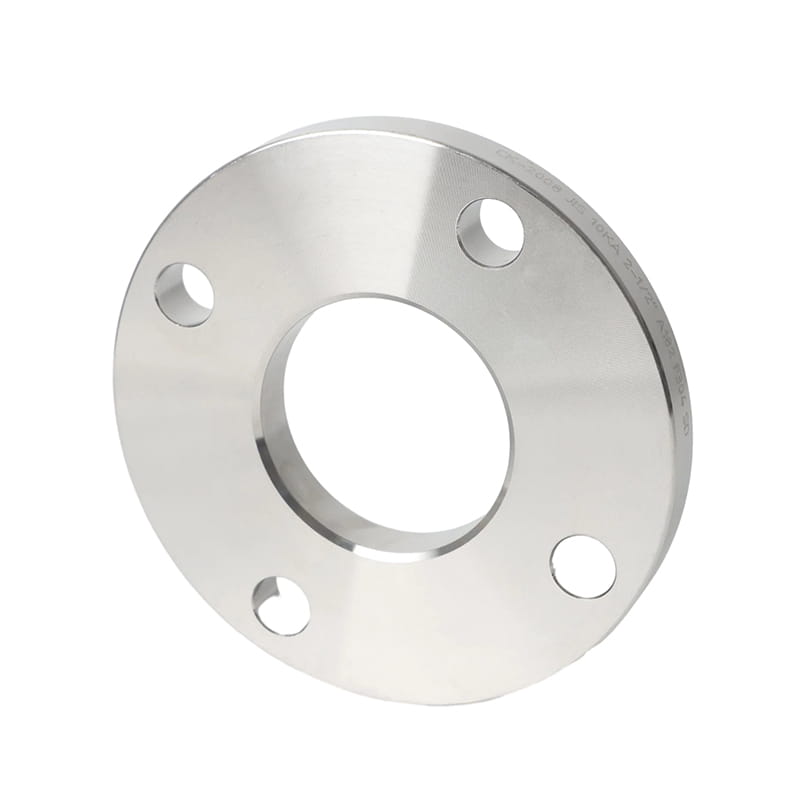

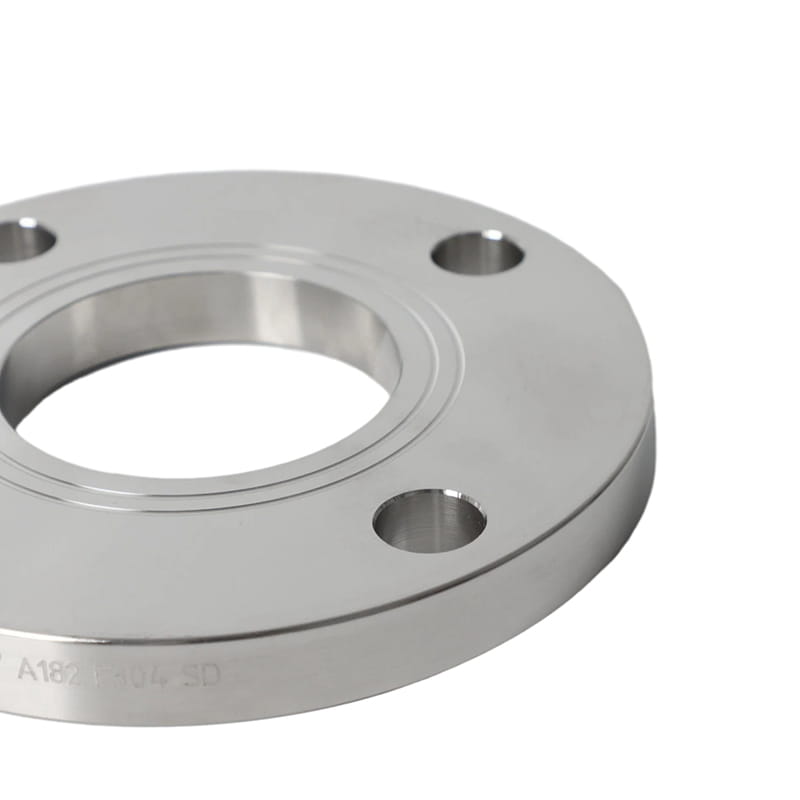

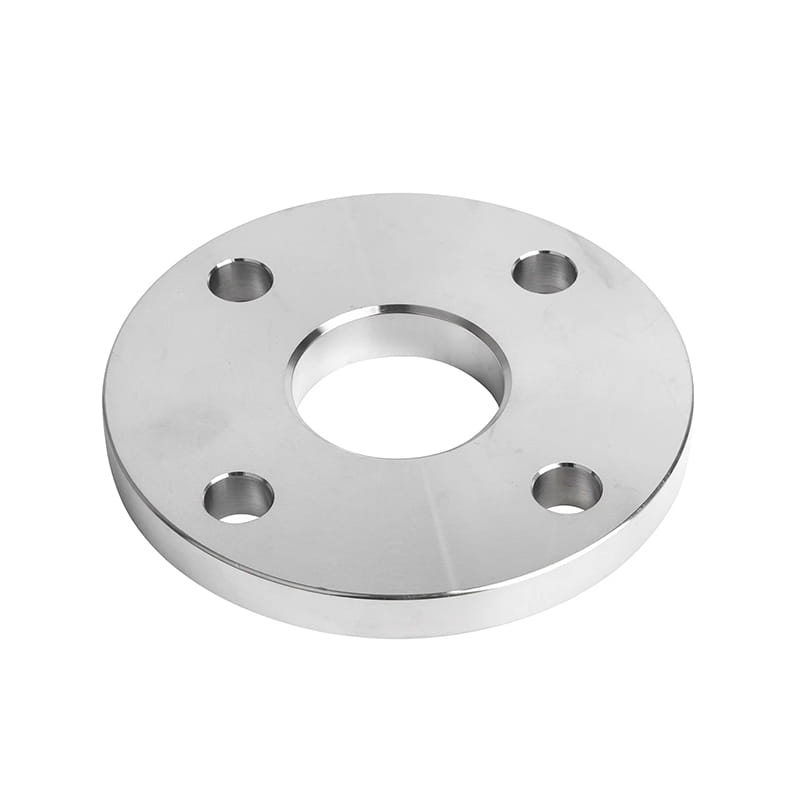

صفحات فلنج نوعی اتصال دهنده است که برای نگه داشتن دو شیء در کنار هم استفاده می شود ، که به طور معمول از فلز ساخته می شوند و به عنوان اتصالات مهم برای لوله ها و تجهیزات خدمت می کنند. آنها دارای یک صفحه مسطح و دایره ای با سوراخ های پیچ ، آنها را از اتصال ایمن اطمینان می دهند.
آنها نصب و حذف آسان را ارائه می دهند و تعمیر و نگهداری را تسهیل می کنند. این سیستم از دو قسمت تشکیل شده است: یک انتهای لوله و فلنج صفحه. این فرآیند با جوش دادن صفحه مسطح و دایره ای - فلنج صفحه - روی یک انتهای لوله کار می کند و سپس آن را به همراه یک واشر در بین لوله دیگر به لوله دیگر می رساند. طراحی مسطح آنها توزیع فشار یکنواخت را تضمین می کند و مهر و موم های قابل اعتماد را در محیط های فشار قوی ترویج می کند.
فلنج های صفحه همه کاره و سازگار با مواد مختلف هستند و آنها را برای کاربردهای متنوع صنعتی مناسب می کند. به طور گسترده در صنایعی مانند پتروشیمی و تولیدی مورد استفاده قرار می گیرد ، فلنج های صفحه به اتصالات قوی و مقاوم در برابر نشت کمک می کند ، باعث افزایش کارایی و ایمنی حمل و نقل و پردازش سیال در تنظیمات صنعتی می شود.
میز فلنج را می توان با برش و شکل دادن به فلنج های صفحه به راحتی تهیه کرد. بنابراین ، در مقایسه با سایر انواع فلنج ها ، آنها نسبتاً ارزان هستند و آنها را به یک انتخاب مقرون به صرفه تبدیل می کنند. آنها همچنین می توانند آنها را برای پاسخگویی به نیازهای خاص برنامه ، مانند سطح فشار و اندازه های مختلف ، سفارشی کنند. $ $
مقدمه
| استاندارد | (1) استاندارد آمریکایی |
| مادی | (1) فولاد ضد زنگ: ASTM A 182 ، A 240 F 304 ، 304L ، 304H ، 316 ، 316L ، 316TI ، 310 ، 310S ، 321 ، 321H ، 317 ، 347 ، 347H ، 904L ؛ (2) فولاد Duplex & Super Duplex: ASTM / ASME A / SA 182 F 44 ، F 45 ، F51 ، F 53 ، F 55 ، F 60 ، F 61 (3) فولاد کربن: ASTM / ASME A / SA 105 ASTM / ASME A 350 ، ASTM A 181 LF 2 / A516 GR.70 A36 ، A694 F42 ، F46 ، F52 ، F60 ، F65 ، F706 ؛ (4) فولاد کربن با درجه حرارت پایین: ASTM A350 ، LF2 ، LF3 ؛ (6) فولاد آلیاژ: ASTM / ASME A / SA 182 & A 387 F1 ، F5 ، F9 ، F11 ، F12 ، F22 ، F91 ؛ . (8) آلیاژ نیکل: ASTM SB564 ، SB160 ، SB472 ، SB162 Nickel 200 (UNS No. N02200) ، Nickel 201 (UNS No. N02201) ، Monel 400 (UNS No. N04400) ، Monel 500 (UNS No. N05500) ، UNS No. N08800 (UNCEL No. N08800). INCONEL 600 (شماره NOS N06600) ، INCONEL 625 (شماره NOS N06625) ، INCONEL 601 (NOS No. N06601) ، Hastelloy C 276 (NOS No. N10276) ، آلیاژ 20 (NOS No. N08020) |
| سطح | رنگ سیاه روغن ، رنگ ضد تشنج ، روکش روی ، شفاف زرد ، سرد و گرم گالوانیزه شده |
| نوع | جعلی ، با گرما و ماشینکاری شده |
| اندازه | 1 "-12" |
| زمان تحویل | طی 5-30 روز پس از دریافت پیش پرداخت |
| بسته بندی | جعبه های چوبی |
| کاربرد | این امر در مورد مواردی اعمال می شود که محیط قابل اشتعال ، انفجاری ، سمی و فشار زیاد باشد ، از جمله نفت و گاز ، شیمیایی ، پتروشیمی و تولید برق ، خطوط لوله سوخت یا آب و غیره. $ $ |

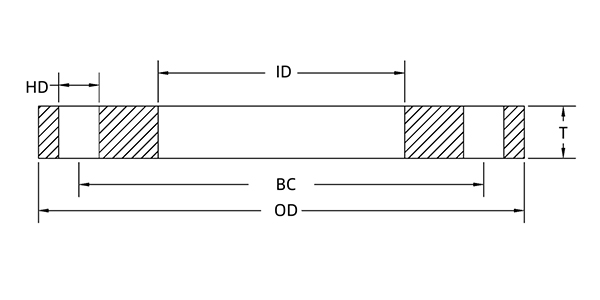

| اندازه لوله اسمی | ضخامت | خارج از دیا. (OD) | داخل دیا. (شناسه) | تعداد سوراخ ها | دیا سوراخ. | دایره پیچ | وزن حمل |
| در | t (در) | OD (در) | شناسه (در) | سوراخ | HD (در) | قبل از میلاد (در) | در پوند |
| ½ | 0.55 | 3.50 | 0.88 | 4 | 0.62 | 2.38 | 1.17 |
| ¾ | 0.552 | 3.88 | 1.09 | 4 | 0.62 | 2.75 | 1.45 |
| 1 | 0.500 | 4.25 | 1.36 | 4 | 0.62 | 3.12 | 1.73 |
| 1 ¼ | 0.500 | 4.62 | 1.70 | 4 | 0.62 | 3.50 | 2.00 |
| 1 ½ | 0.500 | 5.00 | 1.95 | 4 | 0.62 | 3.88 | 2.32 |
| 2 | 0.500 | 6.00 | 2.44 | 4 | 0.75 | 4.75 | 3.28 |
| 2 | 0.500 | 7.00 | 2.94 | 4 | 0.75 | 5.50 | 4.50 |
| 3 | 0.500 | 7.50 | 3.57 | 4 | 0.75 | 6.00 | 4.88 |
| 3 ½ $ $ | 0.500 | 8.50 | 4.07 | 8 | 0.75 | 7.00 | 6.04 |
| 4 | 0.500 | 9.00 | 4.60 | 8 | 0.75 | 7.50 | 6.57 |
| 5 | 0.500 | 10.00 | 5.66 | 8 | 0.88 | 8.50 | 7.31 |
| 6 | 0.500 | 11.00 | 6.72 | 8 | 0.88 | 9.50 | 8.24 |
| 8 | 0.500 | 13.5 | 8.72 | 8 | 0.88 | 11.75 | 11.83 |
| 10 | 0.625 | 16.00 | 10.88 | 12 | 1.00 | 14.25 | 18.39 |
| 12 | 0.625 | 19.00 | 12.88 | 12 | 1.00 | 17.00 | 26.80 |
| 14 | 0.625 | 21.00 | 14.14 | 112 | 1.12 | 18.75 | 33.05 |
| 16 | 0.630 | 23.50 | 16.16 | 16 | 1.12 | 21.25 | 47.45 |
| 18 | 0.750 | 25.00 | 18.18 | 16 | 1.25 | 22.75 | 60.00 |
| 20 | 0.750 | 27.50 | 20.20 | 20 | 1.25 | 25.00 | 73.76 |
| 24 | 1.000 | 32.00 | 24.25 | 20 | 1.38 | 29.50 | 92.64 |
| 30 | 1.000 | 38.75 | 30.25 | 28 | 1.38 | 36.00 | 124.16 |
| 36 | 1.250 | 46.00 | 36.25 | 32 | 1.62 | 42.75 | 207.40 |
