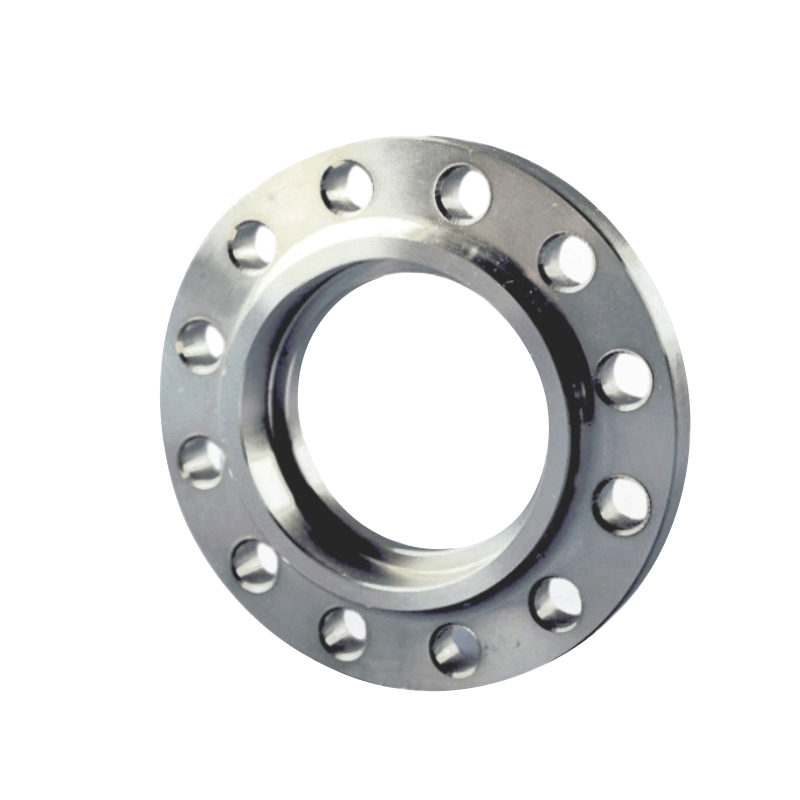

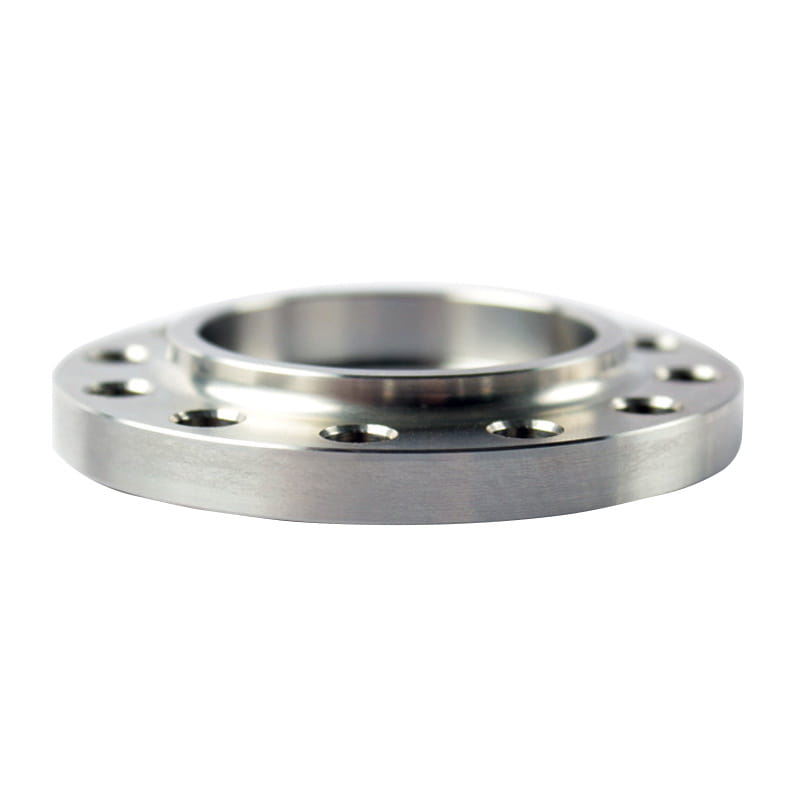

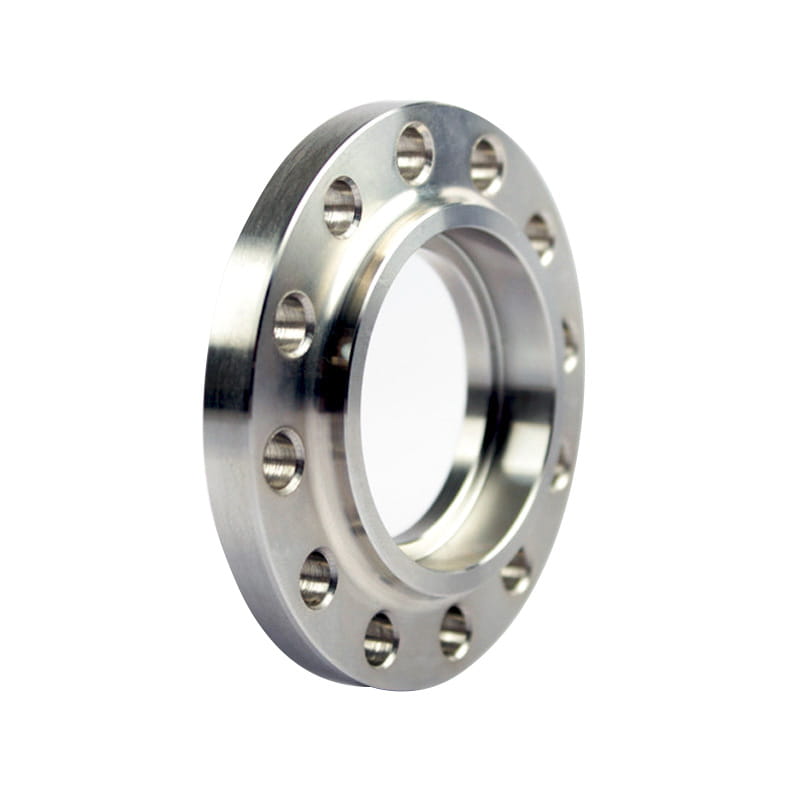

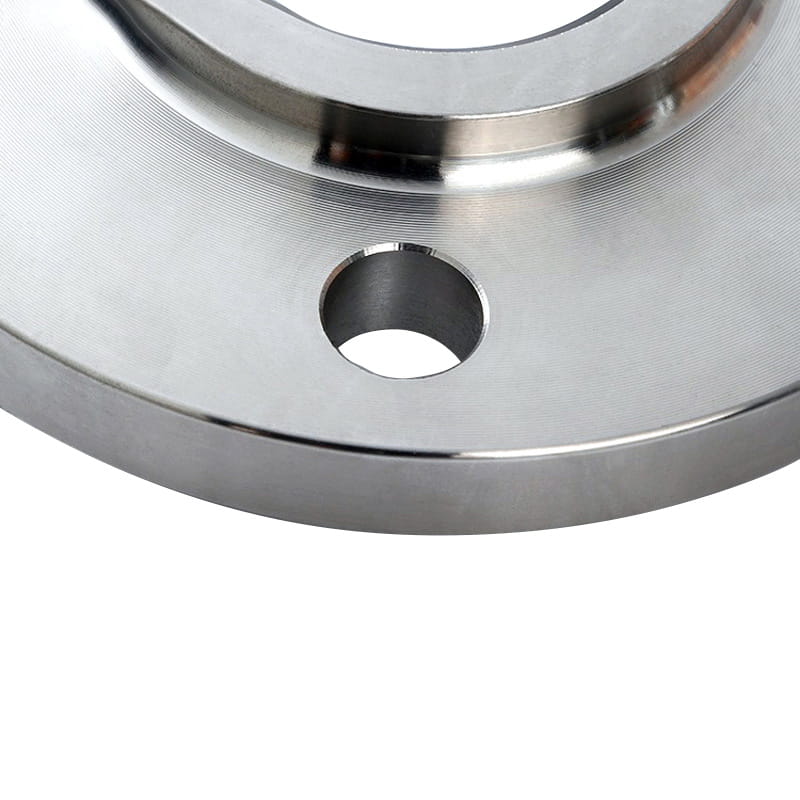

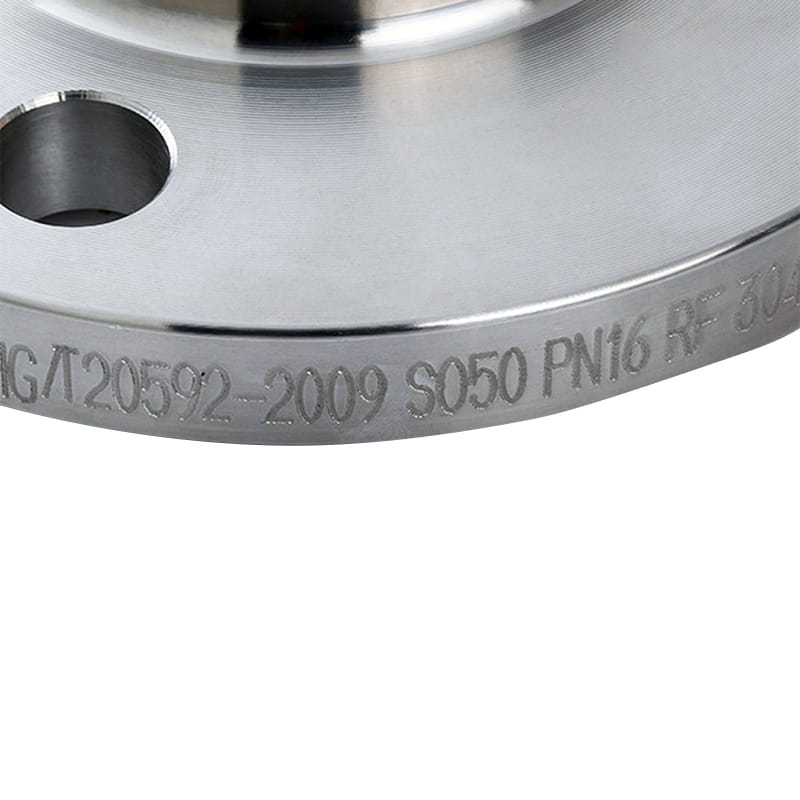

فلنج سوکت ASA （FLANGE SW) از نفوذ لوله جلوگیری کنید

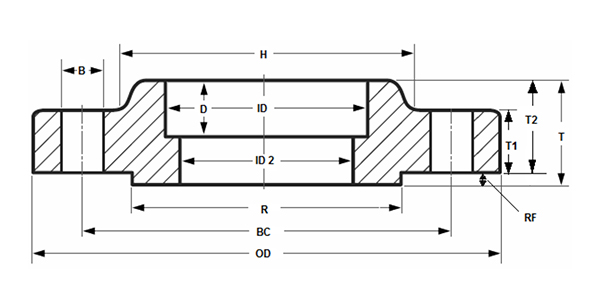

NPS

شناسه

اود

دایره پیچ (قبل از میلاد)

صورت بلند (R)

صورت بلند شده (RF)

سخنرانی

د

شناسه 2

ضخامت صورت (T)

T1

ضخامت صورت مسطح (T2)

سوراخ پیچ (ب)

تعداد سوراخ های پیچ

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½ $ $

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20
