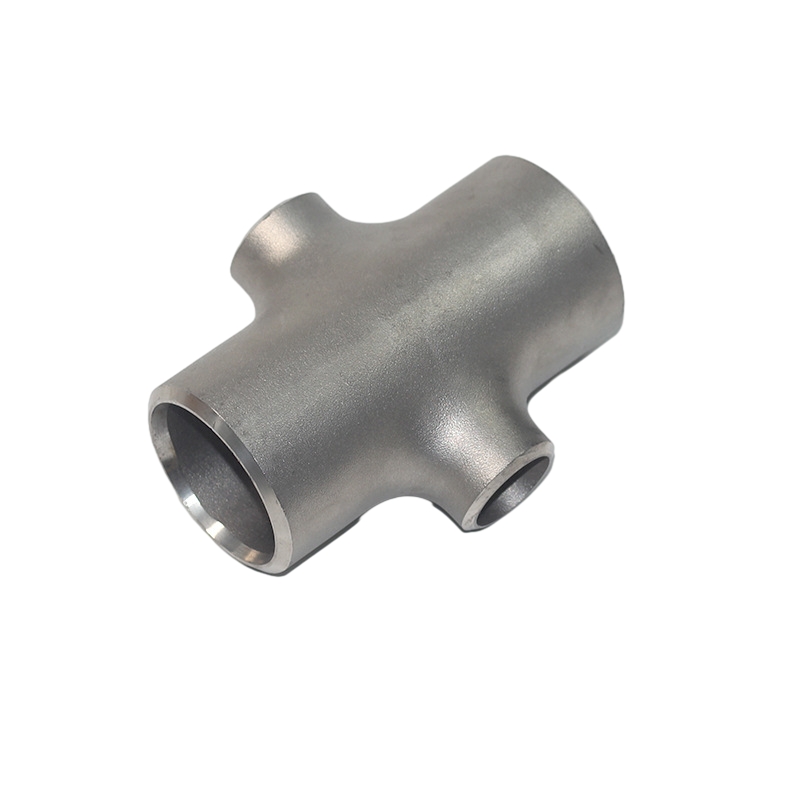

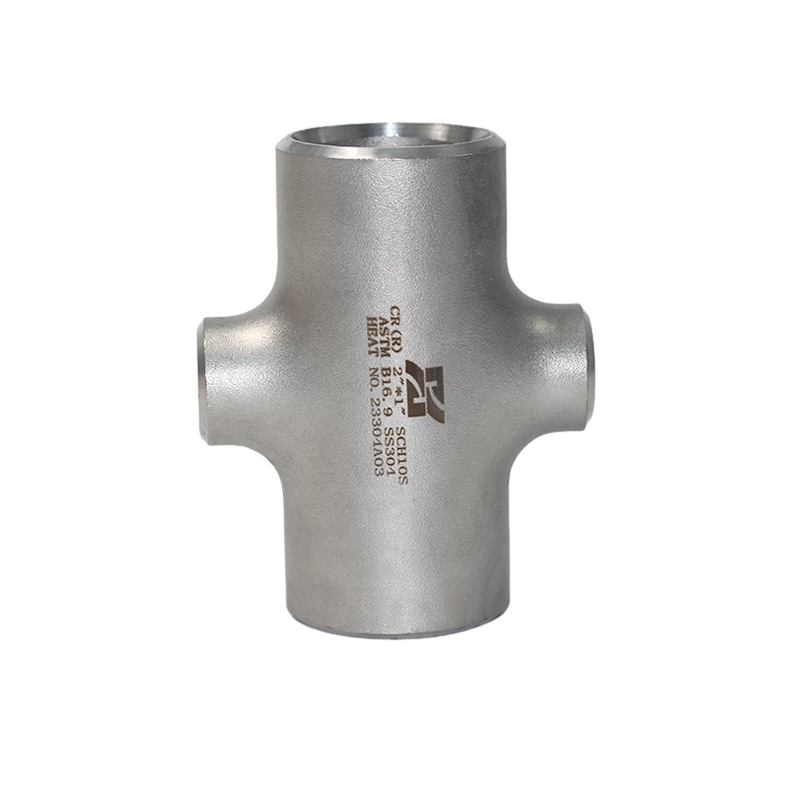

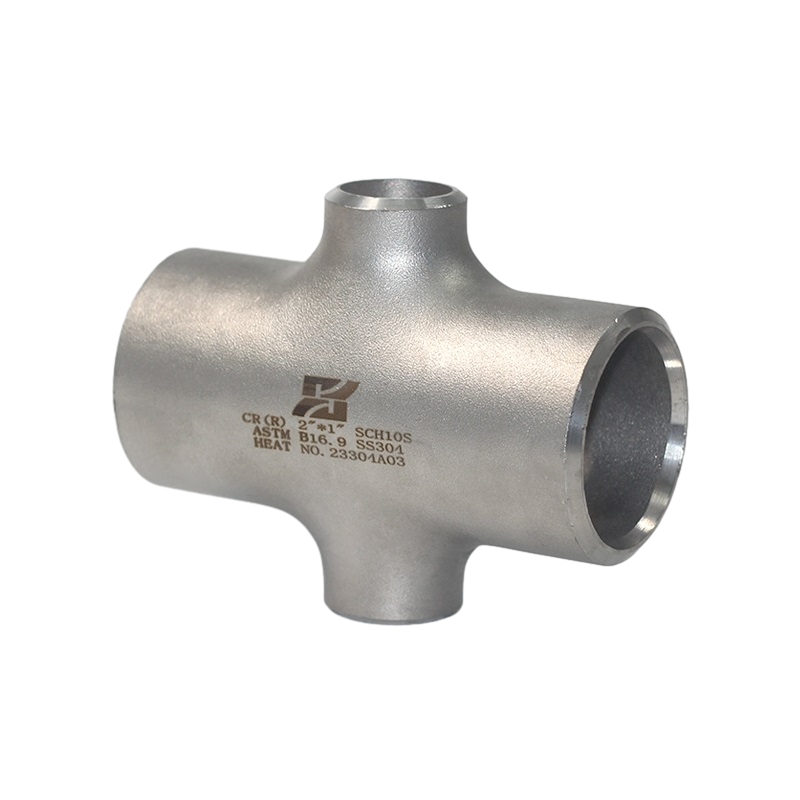

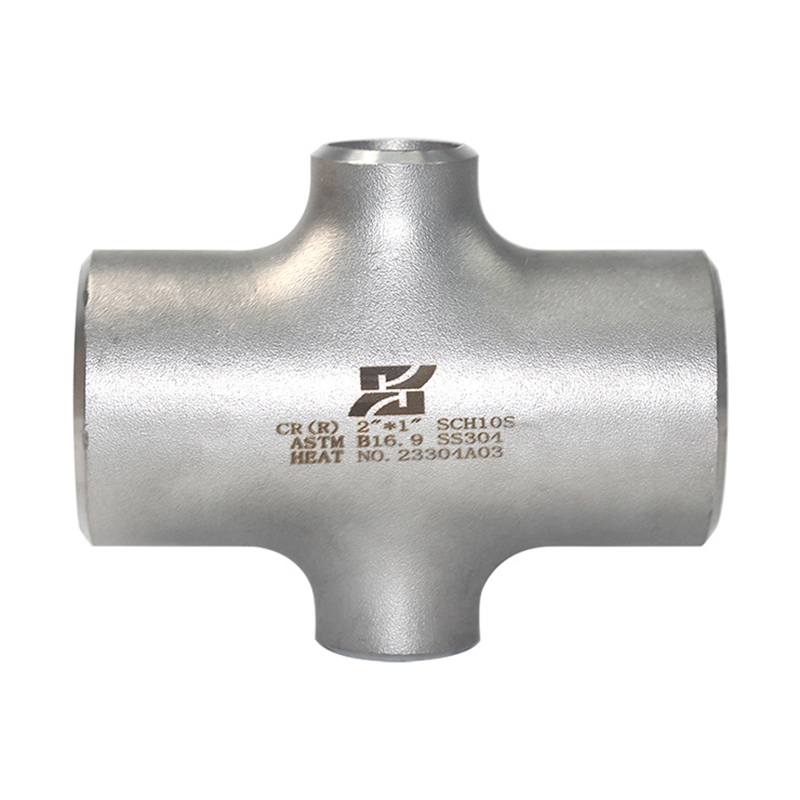

اتصالات لوله های متقاطع کاهش فلز ساخته شده از فولاد ضد زنگ گالوانیزه

Cross Pipe یک لوله مناسب است که در تقاطع چهار لوله استفاده می شود. این می تواند یک ورودی و سه خروجی داشته باشد ، یا می تواند ورودی و یک خروجی داشته باشد. قطر پریز و ورودی می تواند یکسان یا متفاوت باشد.

هنگامی که اندازه لوله شاخه از اندازه لوله اصلی کوچکتر است ، ما معمولاً آن را یک صلیب کاهش دهنده می نامیم. این امر به جریان و فشار مورد نیاز از طریق سیستم لوله کشی می رسد. این اتصالات لوله متقاطع که اغلب تمایل به سوکت های جوش داده شده یا انتهای رشته زن دارند.

صلیب کاهش دهنده فولاد ضد زنگ به طور گسترده در سیستم های لوله کشی استفاده می شود. آنها اتصالات هستند که لوله های مختلف را به هم وصل می کنند و به تغییر مسیر اجازه می دهند. این صلیب کاهش دهنده به مایعات کمک می کند تا به صورت ایمن حرکت کنند.

در کاربردهای صنعتی ، کاهش متقاطع کمتر متداول است. فقط چند موقعیت وجود دارد که از اتصالات متقاطع استفاده می شود ، مانند آبپاش های آتش نشانی در سیستم های اضطراری یا باغبانی ، کاربردهای داخلی و غیره. $ $

مقدمه

کاهش صلیب
قسمت	صلیب کاهش فولاد ضد زنگ
استاندارد	ASME: ANSI B16.9 ، ANSI B16.28 ، MSS-SP-43 DIN: DIN2605 ، DIN2615 ، DIN2616 ، DIN2617 ، DIN28011 EN: EN10253-1 ، EN10253-2 GB: GB/T12459 ، GB/T13401 ، HG/T21635 ، HG/T21631
مادی	فولاد ضد زنگ OCR18NI9 درجه ، 0CR18NI9TI ، 1CR18NI9TI ؛ 304 ، 304L ، 316 ، 316L ، 317 ، 317L ، 321 ، 321H فولاد ضد زنگ دو فاز ASTM A815-S31803 、 S32750 、 S32760 Super Steel ASTM 904L 、 B366-N08904 、 A403-WP317、317L
سطح	گالوانیزه داغ
نوع	شکل گیری
اندازه	½ "-48"
زمان تحویل	طی 5-30 روز پس از دریافت پیش پرداخت
بسته بندی	بسته بندی معمولاً با موارد تخته سه لا با هر محصول که به خوبی با فیلم بسته بندی شده است.
کاربرد	تولید برق ، پتروشیمی ، کشتی سازی ، ساخت کاغذ ، شیمیایی ، دارویی و ساخت. $ $

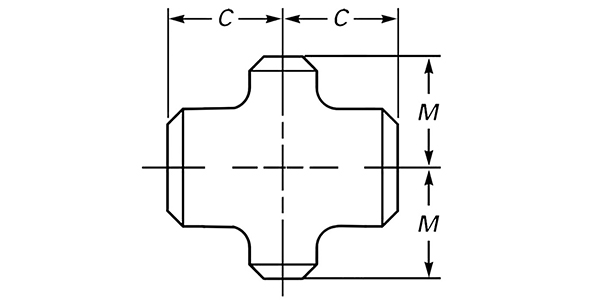

اندازه لوله اسمی		O.D. در Bevel		مرکز تا انتها
NPS		دویدن	خروجی	اجرا c	خروجی م
½	¼	0.84	0.54	1.00	1.00
½	3/8	0.84	0.68	1.00	1.00
¾	3/8	1.05	0.68	1.12	1.12
¾	½	1.05	0.84	1.12	1.12
1	½	1.32	0.84	1.50	1.50
1	¾	1.32	1.05	1.50	1.50
1¼	½	1.66	0.84	1.88	1.88
1¼	¾	1.66	1.05	1.88	1.88
1¼	1	1.66	1.32	1.88	1.88
1½	½	1.90	0.84	2.25	2.25
1½	¾	1.90	1.05	2.25	2.25
1½	1	1.90	1.66	2.25	2.25
1½	1¼	1.90	1.66	2.25	2.25
2	¾	2.38	1.05	2.50	1.75
2	1	2.38	1.32	2.50	2.00
2	1¼	2.38	1.66	2.50	2.25
2	1½	2.38	1.90	2.50	2.38
2½	1	2.88	1.32	3.00	2.25
2½	1¼	2.88	1.66	3.00	2.50
2½	1½	2.88	1.90	3.00	2.62
2½	2	2.88	2.38	3.00	2.75
3	1¼	3.50	1.66	3.38	2.75
3	1½	3.50	1.90	3.38	2.88
3	2	3.50	2.38	3.38	3.00
3	2½	3.50	2.88	3.38	3.25
3½ $ $	1½	4.00	1.90	3.75	3.12
3½	2	4.00	2.38	3.75	3.25
3½	2½	4.00	2.88	3.75	3.50
3½	3	4.00	3.50	3.75	3.62
4	1½	4.50	1.90	4.12	3.38
4	2	4.50	2.38	4.12	3.50
4	2½	4.50	2.88	4.12	3.75
4	3	4.50	3.50	4.12	3.88
4	3½	4.50	4.00	4.12	4.00
5	2	5.56	2.38	4.88	4.12
5	2½	5.56	2.88	4.88	4.25
5	3	5.56	3.50	4.88	4.38
5	3½	5.56	4.00	4.88	4.50
5	4	5.56	4.50	4.88	4.62
6	2½	6.62	2.88	5.62	4.75
6	3	6.62	3.50	5.62	4.88
6	3½	6.62	4.00	5.62	5.00
6	4	6.62	4.50	5.62	5.12
6	5	6.62	5.56	5.62	5.38
8	3½	8.62	4.00	7.00	6.00
8	4	8.62	4.50	7.00	6.12
8	5	8.62	5.56	7.00	6.38
8	6	8.62	6.62	7.00	6.62
10	4	10.75	4.50	8.50	7.25
10	5	10.75	5.56	8.50	7.50
10	6	10.75	6.62	8.50	7.62
10	8	10.75	8.62	8.50	8.00
12	5	12.75	5.56	10.00	8.50
12	6	12.75	6.62	10.00	8.62
12	8	12.75	8.62	10.00	9.00
12	10	12.75	10.75	10.00	9.50
14	6	14.00	6.62	11.00	9.38
14	8	14.00	8.62	11.00	9.75
14	10	14.00	10.75	11.00	10.12
14	12	14.00	12.75	11.00	10.62
16	6	16.00	6.62	12.00	10.38
16	8	16.00	8.62	12.00	10.75
16	10	16.00	10.75	12.00	11.12
16	12	16.00	12.75	12.00	11.62
16	14	16.00	14.00	12.00	12.00
18	8	18.00	8.62	13.50	11.75
18	10	18.00	10.75	13.50	12.12
18	12	18.00	12.75	13.50	12.62
18	14	18.00	14.00	13.50	13.00
18	16	18.00	16.00	13.50	13.00
20	8	20.00	8.62	15.00	12.75
20	10	20.00	10.75	15.00	13.12
20	12	20.00	12.75	15.00	13.62
20	14	20.00	14.00	15.00	14.00
20	16	20.00	16.00	15.00	14.00
20	18	20.00	18.00	15.00	14.50
22	10	22.00	10.75	16.50	14.12
22	12	22.00	12.75	16.50	14.62
22	14	22.00	14.00	16.50	15.00
22	16	22.00	16.00	16.50	15.00
22	18	22.00	18.00	16.50	15.50
22	20	22.00	20.00	16.50	16.00
24	10	24.00	10.75	17.00	15.12
24	12	24.00	12.75	17.00	15.62
24	14	24.00	14.00	17.00	16.00
24	16	24.00	16.00	17.00	16.00
24	18	24.00	18.00	17.00	16.50
24	20	24.00	20.00	17.00	17.00
24	22	24.00	22.00	17.00	17.00
26	12	26.00	12.75	19.50	16.62
26	14	26.00	14.00	19.50	17.00
26	16	26.00	16.00	19.50	17.00
26	18	26.00	18.00	19.50	17.50
26	20	26.00	20.00	19.50	18.00
26	22	26.00	22.00	19.50	18.50
26	24	26.00	24.00	19.50	19.00
28	12	28.00	12.75	20.50	17.62
28	14	28.00	14.00	20.50	18.00
28	16	28.00	16.00	20.50	18.00
28	18	28.00	18.00	20.50	18.50
28	20	28.00	20.00	20.50	19.00
28	22	28.00	22.00	20.50	19.50
28	24	28.00	24.00	20.50	20.00
28	26	28.00	26.00	20.50	20.50
30	10	30.00	10.75	22.00	18.12
30	12	30.00	12.75	22.00	18.62
30	14	30.00	14.00	22.00	19.00
30	16	30.00	16.00	22.00	19.00
30	18	30.00	18.00	22.00	19.50
30	20	30.00	20.00	22.00	20.00
30	22	30.00	22.00	22.00	20.50
30	24	30.00	24.00	22.00	21.00
30	26	30.00	26.00	22.00	21.50
30	28	30.00	28.00	22.00	21.50
32	14	32.00	14.00	23.50	20.00
32	16	32.00	16.00	23.50	20.00
32	18	32.00	18.00	23.50	20.50
32	20	32.00	20.00	23.50	21.00
32	22	32.00	22.00	23.50	21.50
32	24	32.00	24.00	23.50	22.00
32	26	32.00	26.00	23.50	22.50
32	28	32.00	28.00	23.50	22.50
32	30	32.00	30.00	23.50	23.00
34	16	34.00	16.00	25.00	21.00
34	18	34.00	18.00	25.00	21.50
34	20	34.00	20.00	25.00	22.00
34	22	34.00	22.00	25.00	22.50
34	24	34.00	24.00	25.00	23.00
34	26	34.00	26.00	25.00	23.50
34	28	34.00	28.00	25.00	23.50
34	30	34.00	30.00	25.00	24.00
34	32	34.00	32.00	25.00	24.50
36	16	36.00	16.00	26.50	22.00
36	18	36.00	18.00	26.50	22.50
36	20	36.00	20.00	26.50	23.00
36	22	36.00	22.00	26.50	23.50
36	24	36.00	24.00	26.50	24.00
36	26	36.00	26.00	26.50	24.50
36	28	36.00	28.00	26.50	24.50
36	30	36.00	30.00	26.50	25.00
36	32	36.00	32.00	26.50	25.50
36	34	36.00	34.00	26.50	26.00
38	18	38.00	18.00	28.00	23.50
38	20	38.00	20.00	28.00	24.00
38	22	38.00	22.00	28.00	24.50
38	24	38.00	24.00	28.00	25.00
38	26	38.00	26.00	28.00	25.50
38	28	38.00	28.00	28.00	25.50
38	30	38.00	30.00	28.00	26.50
38	32	38.00	32.00	28.00	27.00
38	34	38.00	34.00	28.00	27.50
38	36	38.00	36.00	28.00	28.00
40	18	40.00	18.00	29.50	24.50
40	20	40.00	20.00	29.50	25.00
40	22	40.00	22.00	29.50	25.50
40	24	40.00	24.00	29.50	26.00
40	26	40.00	26.00	29.50	26.50
40	28	40.00	28.00	29.50	26.50
40	30	40.00	30.00	29.50	27.50
40	32	40.00	32.00	29.50	28.00
40	34	40.00	34.00	29.50	28.50
40	36	40.00	36.00	29.50	29.00
40	38	40.00	38.00	29.50	29.50
42	16	42.00	16.00	30.00	25.00
42	18	42.00	18.00	30.00	25.50
42	20	42.00	20.00	30.00	26.00
42	22	42.00	22.00	30.00	26.00
42	24	42.00	24.00	30.00	26.00
42	26	42.00	26.00	30.00	27.50
42	28	42.00	28.00	30.00	27.50
42	30	42.00	30.00	30.00	28.00
42	32	42.00	32.00	30.00	28.00
42	34	42.00	34.00	30.00	28.00
42	36	42.00	36.00	30.00	28.00
42	38	42.00	38.00	30.00	28.00
42	40	42.00	40.00	30.00	28.00
44	20	44.00	20.00	32.00	27.00
44	22	44.00	22.00	32.00	27.00
44	24	44.00	24.00	32.00	27.50
44	26	44.00	26.00	32.00	27.50
44	28	44.00	28.00	32.00	27.50
44	30	44.00	30.00	32.00	28.00
44	32	44.00	32.00	32.00	28.00
44	34	44.00	34.00	32.00	28.50
44	36	44.00	36.00	32.00	28.50
44	38	44.00	38.00	32.00	29.00
44	40	44.00	40.00	32.00	29.50
44	42	44.00	42.00	32.00	30.00
46	22	46.00	22.00	33.50	28.50
46	24	46.00	24.00	33.50	28.50
46	26	46.00	26.00	33.50	29.00
46	28	46.00	28.00	33.50	29.00
46	30	46.00	30.00	33.50	29.00
46	32	46.00	32.00	33.50	29.50
46	34	46.00	34.00	33.50	29.50
46	36	46.00	36.00	33.50	30.00
46	38	46.00	38.00	33.50	30.00
46	40	46.00	40.00	33.50	30.50
46	42	46.00	42.00	33.50	31.00
46	44	46.00	44.00	33.50	31.50
48	22	48.00	22.00	35.00	29.00
48	24	48.00	24.00	35.00	29.00
48	26	48.00	26.00	35.00	30.00
48	28	48.00	28.00	35.00	30.00
48	30	48.00	30.00	35.00	30.00
48	32	48.00	32.00	35.00	31.00
48	34	48.00	34.00	35.00	31.00
48	36	48.00	36.00	35.00	31.00
48	38	48.00	38.00	35.00	32.00
48	40	48.00	40.00	35.00	32.00
48	42	48.00	42.00	35.00	32.00
48	44	48.00	44.00	35.00	33.00
48	46	48.00	46.00	35.00	33.00
