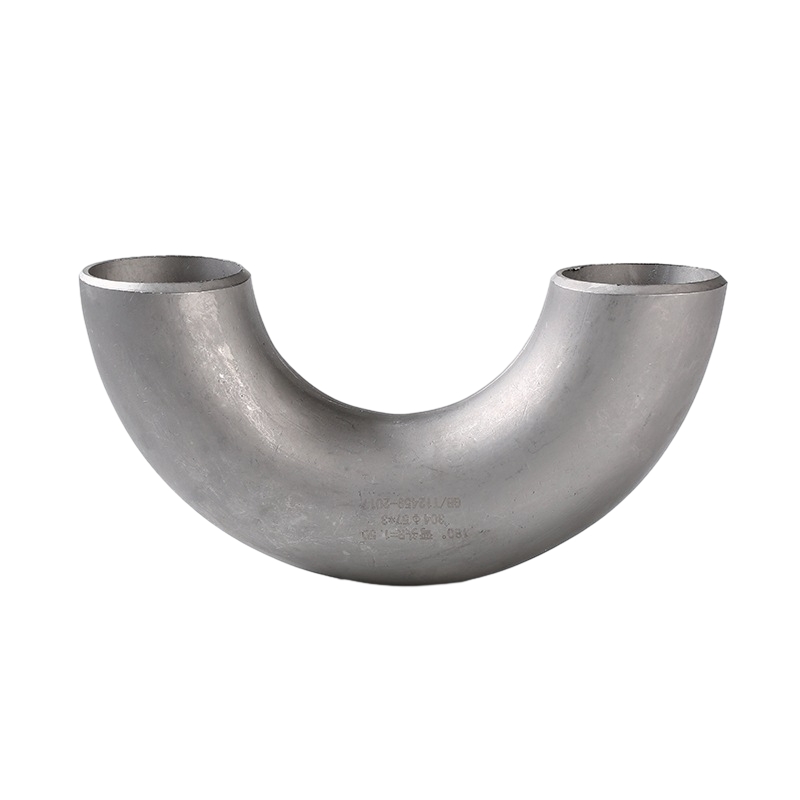

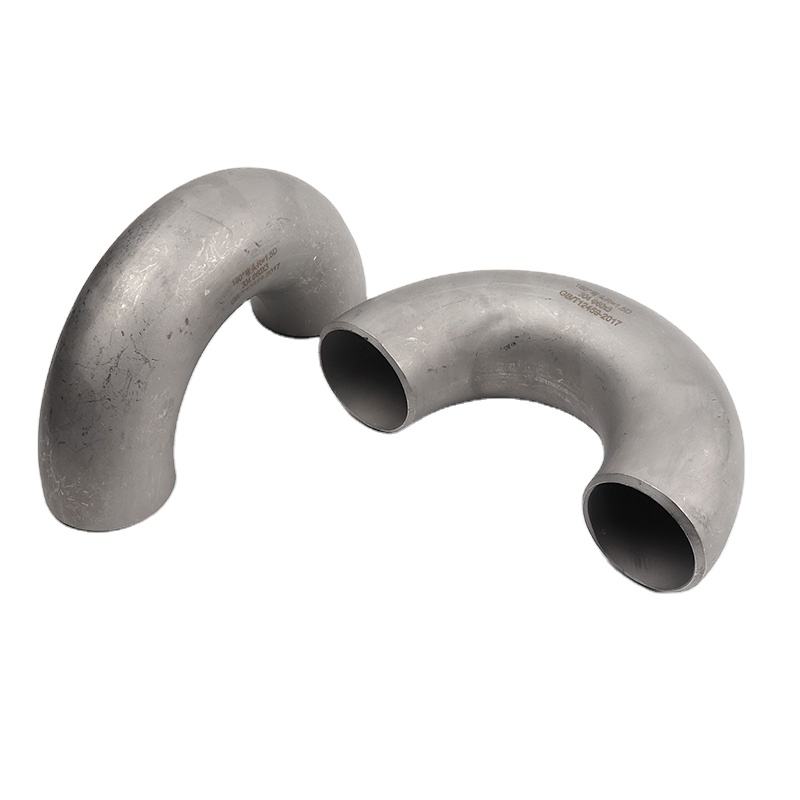

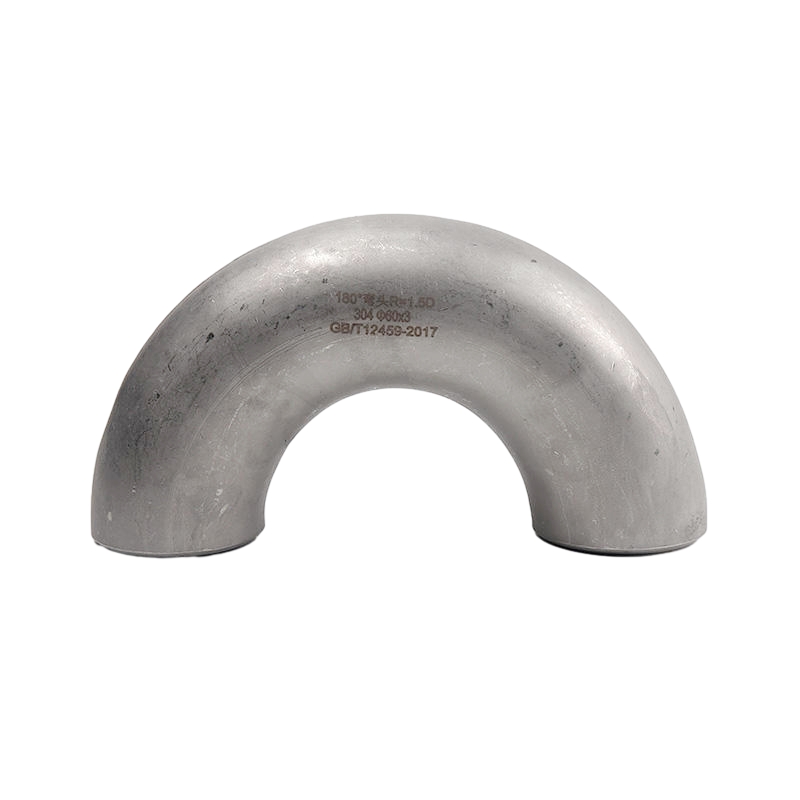

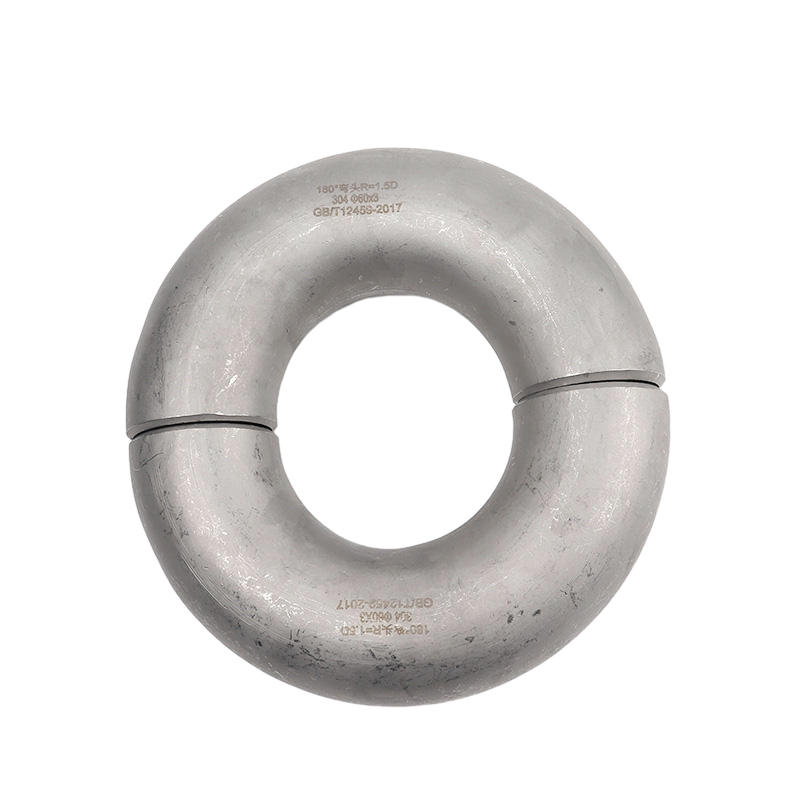

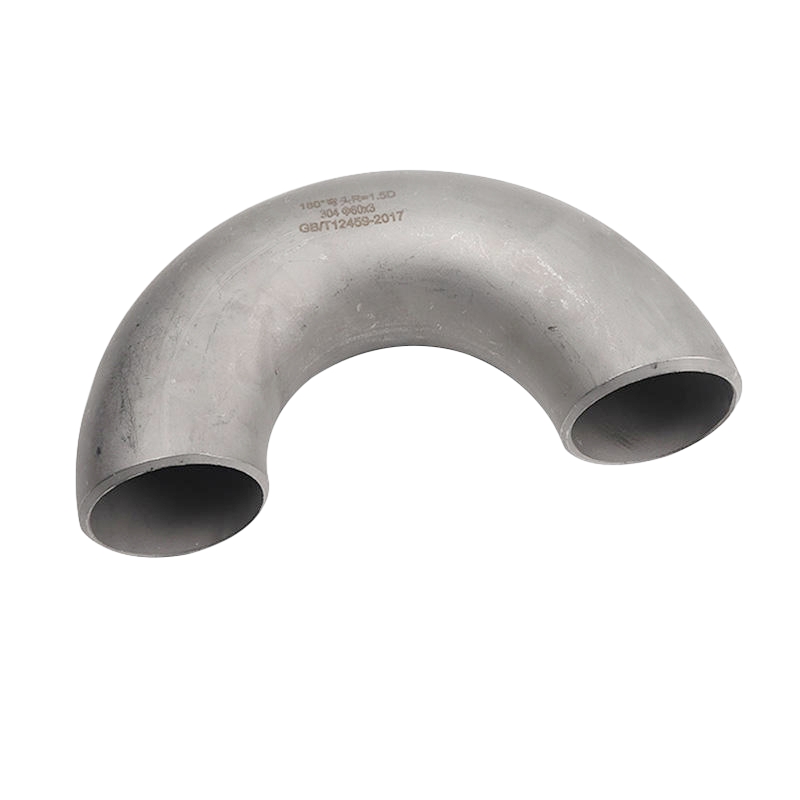

زاویه لوله آرنج استیل ضد زنگ 180 درجه 180 درجه است که به عنوان "آرنج U شکل" نیز شناخته می شود. در سیستم های لوله ، می توان از آرنج های استیل ضد زنگ 180 درجه برای تغییر جهت لوله ها استفاده کرد و یک لوله U شکل را می توان با دو آرنج 180 درجه تشکیل داد.
مواد معمولاً 304 فولاد ضد زنگ و 316 فولاد ضد زنگ هستند که برای سیستم های خط لوله کم فشار ، فشار متوسط و فشار بالا مناسب هستند. مواد مختلف می توانند نیازهای مختلف کاربردی را برآورده کنند. انتخاب مواد به محیط و الزامات استفاده واقعی آرنج بستگی دارد.
روش های اتصال با لوله ها شامل جوشکاری مستقیم (روش متداول) اتصال فلنج ، اتصال نخ ، اتصال سوکت و غیره است.
انتخاب مواد ، فرآیند تولید آرنج و بازرسی با کیفیت مؤلفه های مهم اصل فرآیند تجهیزات آرنج 180 درجه ای از جنس استنلس استیل است. مزایا و مضرات مشخصات هر ماده ، تولید آرنج معقول و بازرسی واجد شرایط می تواند کیفیت آرنج را تضمین کند ، در نتیجه باعث می شود خط لوله و تجهیزات دارای عملکرد و ایمنی بالاتری باشند. $ $
مقدمه
| قسمت | فولاد ضد زنگ 180 درجه آرنج |
| استاندارد | ANSI B16.9 ، EN10253-4 ، DIN 2605 ، GOST 17375-2001 ، JIS B2313 ، MSS SP 75 و غیره. |
| نمرات مادی | 304 ، 304L ، 304/304L ، 304H ، 316 ، 316L ، 316/316L ، 321 ، 321H ، 310S ، 2205 ، S31803 ، 904L و غیره |
| سطح | انفجار شات ، ماسهبازی یا سطح ترشی |
| نوع | جعلی |
| اندازه | 1/2-30 " |
| زمان تحویل | طی 5-30 روز پس از دریافت پیش پرداخت |
| بسته بندی | کارتن ، روی فولاد ، بسته بندی با ارزش دریا |
| کاربرد | نفت/هوافضا/متالورژی/نیمه هادی/نیروگاه و غیره. $ $ |

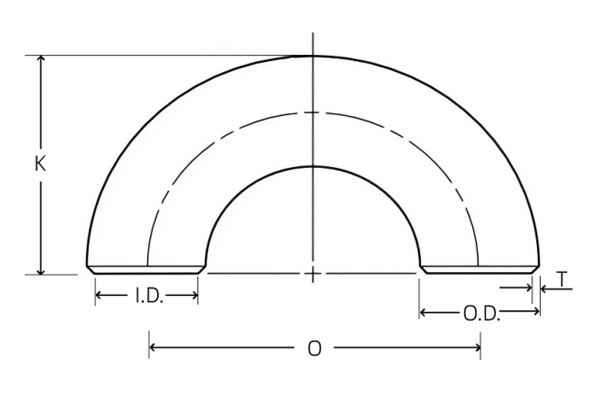

ASME B16.9 آرنج شعاع طولانی
واحد: اینچ
| اندازه اسمی | اندازه اسمی | مرکز به مرکز | بازگشت به صورت | استاندارد | قوی | ||||
| قطر داخل | ضخامت دیواری | تقریبا وزن | قطر داخل | ضخامت دیواری | تقریبا وزن | ||||
| NPS (در) | O.D. (در) | o (در) | k (in) | I.D. (در) | t (در) | (lb) | I.D. (در) | t (در) | (lb) |
| 1/2 | 0.840 | 0.300 | 1.88 | 0.622 | 0.109 | 0.25 | 0.546 | 0.147 | 0.45 |
| 3/4 | 1.050 | 2.250 | 1.69 | 0.824 | 0.113 | 0.33 | 0.742 | 0.154 | 0.45 |
| 1 | 1.315 | 3.000 | 2.19 | 1.049 | 0.133 | 0.75 | 0.957 | 0.179 | 1.00 |
| 1 1/4 | 1.660 | 3.750 | 2.75 | 1.380 | 0.140 | 1.00 | 1.278 | 0.191 | 1.50 |
| 1 1/2 | 1.900 | 4.500 | 3.25 | 1.610 | 0.145 | 1.50 | 1.500 | 0.200 | 2.00 |
| 2 | 2.375 | 6.000 | 4.19 | 2.067 | 0.154 | 3.00 | 1.939 | 0.213 | 4.40 |
| 2 1/2 | 2.875 | 7.500 | 5.19 | 2.469 | 0.203 | 6.00 | 2.323 | 0.276 | 7.50 |
| 3 | 3.500 | 9.000 | 6.25 | 3.068 | 0.216 | 9.00 | 2.900 | 0.300 | 12.00 |
| 3 1/2 $ $ | 4.000 | 10.500 | 7.25 | 3.548 | 0.226 | 12.50 | 3.364 | 0.318 | 17.00 |
| 4 | 4.500 | 12.000 | 8.25 | 4.026 | 0.237 | 17.00 | 3.826 | 0.337 | 23.50 |
| 5 | 5.563 | 15.000 | 10.31 | 5.047 | 0.258 | 28.50 | 4.813 | 0.375 | 40.00 |
| 6 | 6.625 | 18.000 | 12.31 | 6.065 | 0.280 | 46.00 | 5.761 | 0.432 | 67.00 |
| 8 | 8.625 | 24.000 | 16.31 | 7.981 | 0.322 | 90.00 | 7.625 | 0.500 | 138.00 |
| 10 | 10.750 | 30.000 | 20.38 | 10.02 | 0.365 | 156.00 | 9.750 | 0.500 | 215.00 |
| 12 | 12.750 | 36.000 | 24.38 | 12.00 | 0.375 | 236.00 | 11.750 | 0.500 | 300.00 |
| 14 | 14.000 | 42.000 | 28.00 | 13.25 | 0.395 | 294.00 | 13.000 | 0.500 | 376.00 |
| 16 | 16.000 | 48.000 | 32.00 | 15.25 | 0.375 | 404.00 | 15.000 | 0.500 | 524.00 |
| 18 | 18.000 | 54.000 | 36.00 | 17.25 | 0.375 | 512.00 | 17.000 | 0.500 | 676.00 |
| 20 | 20.000 | 60.000 | 40.00 | 19.25 | 0.375 | 617.00 | 19.00 | 0.500 | 824.00 |
| 22 | 22.000 | 66.000 | 44.00 | 21.25 | 0.375 | 787.00 | 21.000 | 0.5000 | 1040.00 |
| 24 | 24.000 | 72.000 | 48.00 | 23.25 | 0.375 | 890.00 | 23.00 | 0.500 | 1183.00 |
| 26 | 26.000 | 78.000 | 52.00 | 25.25 | 0.375 | 1100.00 | 25.00 | 0.500 | 1458.00 |
| 30 | 30.000 | 90.000 | 60.00 | 29.25 | 0.375 | 1441.00 | 29.00 | 0.500 | 1910.00 |
در سال 2007 تأسیس شد و در سال 2022 به منطقه توسعه اقتصادی Longyou ، استان ژجیانگ نقل مکان کرد. این مساحت 130،000 متر مربع ، بیش از 30 خط تولید ، 300 کارگر ، 20 نفر از افراد تحقیق و توسعه ، 30 نفر از افراد بازرسی و خروجی سالانه 50،000 تن را در بر می گیرد.
این سیستم ISO9001: 2008 سیستم مدیریت کیفیت ، PED 97/23/EC Eu تجهیزات تجهیزات فشار خون ، مجوز تولید تجهیزات ویژه چین (لوله فشار) صدور گواهینامه TS ، صدور گواهینامه ASME ، سیستم مدیریت استاندارد سازی استانی ، ISO14000: سیستم مدیریت محیط زیست 2004 ، تولید پاک کننده (شرکت های سبز) ، و یک سری از گواهینامه های چین (CC Cordivations) نیز به عنوان یک سری از گواهینامه ها (CC). ثبت نام حمل و نقل (LR) ، Deutsche Veritas (GL) ، Bureau Veritas Society (BV) ، Det Norske Veritas (DNV) ، و ثبت نام کارخانه حمل و نقل کره (KR).
محصولات اصلی شامل لوله های استیل ضد زنگ ، اتصالات لوله ، فلنج ، دریچه و غیره است که به طور گسترده در نفت ، صنایع شیمیایی ، صنعت هسته ای ، ذوب ، کشتی سازی ، داروهای مواد غذایی ، مواد غذایی ، محافظت از آب ، انرژی الکتریکی ، انرژی جدید ، تجهیزات مکانیکی و زمینه های دیگر مورد استفاده قرار می گیرد. این شرکت به اصول شرکت "کیفیت برای بقا ، شهرت برای توسعه" پایبند است و از صمیم قلب به هر مشتری در خدمت ایجاد یک وضعیت برنده است.
