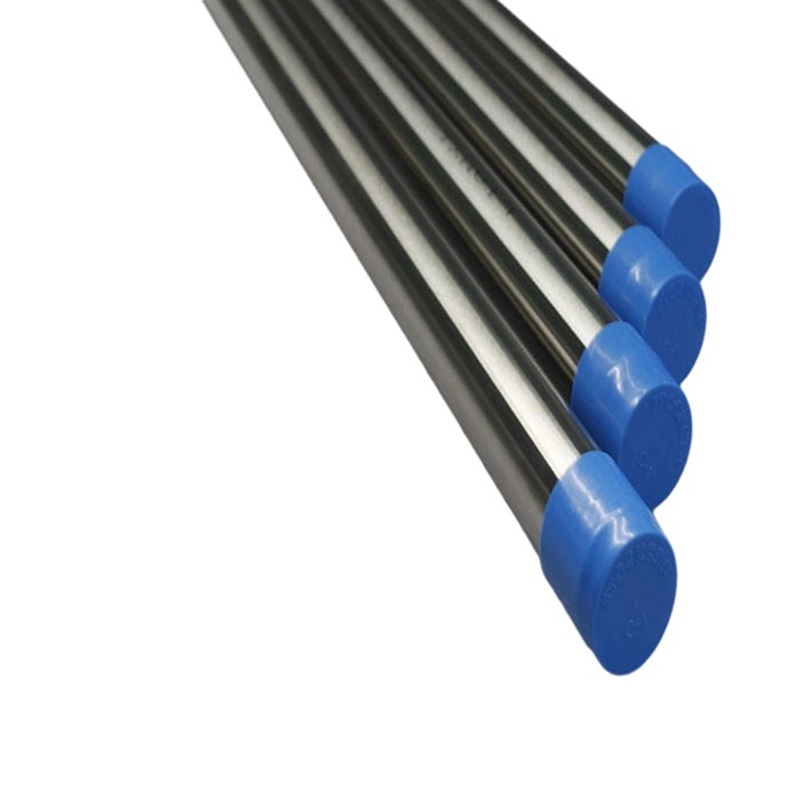

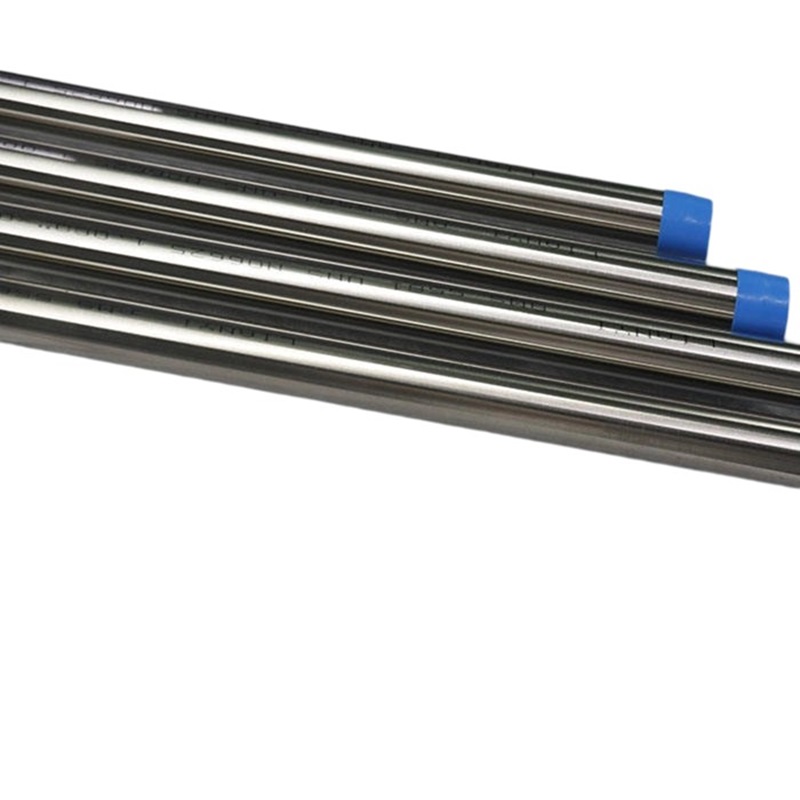

لوله ابزار یکپارچه فولاد ضد زنگ برای اندازه گیری و کنترل دستگاه جریان

لوله ابزار یکپارچه فولاد ضد زنگ برای اندازه گیری و کنترل دستگاه جریان

لوله ابزار دقیق به لوله یا لوله هایی که برای اتصال ابزارها به لوله کشی اصلی ، سایر ابزارها و دستگاه ها یا تجهیزات اندازه گیری استفاده می شود ، اشاره دارد.

لوله ابزار استیل ضد زنگ یک وسیله اندازه گیری و کنترل مبتنی بر اصل اندازه گیری است و به طور گسترده در زمینه های صنعتی و مدنی مورد استفاده قرار می گیرد. اصل کار آن اندازه گیری و کنترل جریان از طریق اختلاف فشار ایجاد شده در هنگام عبور مایعات از خط لوله است. یک واحد اندازه گیری را در خط لوله تنظیم کنید ، اختلاف فشار سیال را در واحد اندازه گیری کنید و سپس از فرمول محاسبه جریان استاندارد برای به دست آوردن سرعت جریان استفاده کنید.

از آنجا که لوله های ابزار استیل ضد زنگ باید از مقاومت در برابر خوردگی و مقاومت در برابر گرما برخوردار باشند ، فولادهای ضد زنگ آستنیتی به عنوان ماده لوله فشار جهانی انتخاب می شوند.

1. مواد متداول:

AISI & EN/DIN/ISO

ASTM /AISI: 316 /316L ، 304 /304L ، 321 /321H ، 316TI ، 347 /347H ؛

EN/DIN: 1.4301/1.4307 ، 1.4401/1.4404 ، 1.4541/1.4878 ، 1.4571.

فولاد ضد زنگ دوبلکس

ASTM / AISI: S31803 ، S32750 ، S32760 ، 2205 ، 904 / 904L.

EN/DIN: 1.4462 ، 1.4410 ، 1.4539.

درجه فولاد ضد زنگ محبوب برای لوله های ابزار 304 / 304L و 316 / 316L است.

2. پایان سطح:

بازپرداخت روشن خلاء یا آنیلاسیون روشن محافظ. پایان سطح: مکانیکی جلا 320 گرم یا 400 گریت.

3. تحمل های بعدی:

O.D: 0.0.5 mm ؛ W.T: 10 ± ؛ یا بنا به درخواست خریدار

طبقه بندی و سناریوهای کاربردی خطوط لوله ابزار

1. خط لوله گاز

خطوط لوله گاز خطوط لوله ای برای انتقال رسانه های گازی است و به طور کلی در کنتورهای جریان گاز ، فرستنده فشار و سایر تجهیزات ابزار مورد استفاده قرار می گیرد. خطوط لوله گاز با قطر کوچک و سرعت جریان سریع مشخص می شود که نیاز به اندازه گیری دقیق جریان و فشار گاز در خطوط لوله دارند. خطوط لوله گاز به طور گسترده در مزارع صنعتی مانند تولید پتروشیمی ، شیمیایی و اکسیژن مورد استفاده قرار می گیرد.

2. خط لوله مایع

لوله های مایع لوله هایی هستند که برای انتقال رسانه های مایع استفاده می شوند و همچنین یکی از انواع متداول لوله های ابزار هستند. خطوط لوله مایع با قطر بزرگ و سرعت جریان آهسته مشخص می شوند. اندازه گیری جریان و فشار پایدار مایع در خط لوله برای اطمینان از عملکرد سیستم پایدار و قابل اعتماد مورد نیاز است. خطوط لوله مایع به طور گسترده در مزارع مانند تولید نیروگاه برق و تصفیه فاضلاب استفاده می شود.

3. خط لوله بخار

از لوله های بخار برای حمل و نقل رسانه های بخار استفاده می شود و هدف اصلی آنها انتقال گرما در مزارع صنعتی مانند نیروگاه ها ، کارخانه های نساجی و غیره است. خطوط لوله بخار با فشار و درجه حرارت بالا طراحی می شوند. لازم است که به طور دقیق جریان ، فشار ، دما و سایر پارامترهای بخار موجود در خط لوله را اندازه گیری کنید تا از عملکرد عادی سیستم اطمینان حاصل شود.

4. خط لوله خلاء

خطوط لوله خلاء خطوط لوله ای هستند که برای انتقال رسانه های گازی در محیط های خلاء بالا استفاده می شوند. آنها عمدتاً در زمینه های فناوری پیشرفته مانند نیمه هادی ها و فتوولتائیک استفاده می شوند. مشخصه خطوط لوله خلاء این است که فشار داخل خط لوله بسیار کم است ، که نیاز به طراحی و تولید دقیق دارد و در عین حال ، جریان و فشار گاز در خط لوله باید به طور دقیق اندازه گیری شود. $ $

PREVNo previous article
بعدیASTM با دقت بالا لوله ابزار استیل ضدزنگ برای جریان کنترل

مقدمه

قسمت	لوله/لوله ابزار استیل ضد زنگ
استاندارد	ASTM ، JIS ، AISI ، GB ، DIN ، en
مادی	201،202،301،304،304L ، 304N ، XM21،304LN ، 309S ، 310S ، 316،316TI ، 316L ، 316n ، 316ln ، 317،317L ، 321،329 و غیره.
سطح	2B/No.1/No.3/No.4/کارشناسی/8K/HL
شکل	گرد ، مربع ، مستطیل ، بیضی
نوع	نورد سرد
تست	UT ، ET ، HT ، RT ، ECT و دیگران طبق استاندارد یا به عنوان درخواست مشتریان
اندازه	طول	0.5-30 متر/سفارشی
	قطر بیرونی	OD: 3.18mm ~ 810mm WT: 0.2mm ~ 40mm
زمان تحویل	طی 5-30 روز پس از دریافت پیش پرداخت
بسته بندی کردن	با توجه به نیاز مشتری

روند تولید

طبقه بندی فولاد ضد زنگ سطح

سطح	نشان	روش تولیدی	استفاده
شماره 1	سفید نقره ای ، کسل کننده	نورد داغ به ضخامت مشخص شده	نیازی به داشتن سطح براق نیست
شماره 2	سفید نقره ای	بعد از نورد سرد ، عملیات حرارتی و ترشی انجام می شود	مواد مشترک ، چوب نقاشی عمیق
شماره 2B	درخشش قوی تر از شماره 2D است	پس از درمان شماره 2D ، یک نورد سرد نهایی در یک رول پولیش انجام می شود	ماده مشترک
BA	به اندازه یک ششم روشن است	سطح غیر استاندارد ، اما معمولاً سطح آنیل شده روشن با بازتاب سطح بالا.	مصالح ساختمانی ، وسایل آشپزخانه
شماره 4	خرد کردن	یک سطح صیقلی به دست آمده با سنگ زنی با کمربند ساینده 180# 150#	مصالح ساختمانی ، وسایل آشپزخانه
شماره 240	خرد کردن	با کمربند ساینده 240# قدم بزنید	وسایل آشپزخانه
شماره 320	سنگ زنی بسیار خوب	با کمربند ساینده 320# قدم بزنید	وسایل آشپزخانه
شماره 400	براق نزدیک به BA است	با چرخ 400# پولیش خرد کنید	مواد مشترک ، مصالح ساختمانی ، وسایل آشپزخانه
HL	سنگ زنی مو	هنگامی که برای سنگ زنی دانه استفاده می شود (240 ~ 150#150) تعداد زیادی از دانه های Whetstone دارد	ساختمانها ، مصالح ساختمانی
شماره 8	آینه	آینه با چرخ صیقل دهنده زمین است	بازتابنده ، $ $ تزئینی
