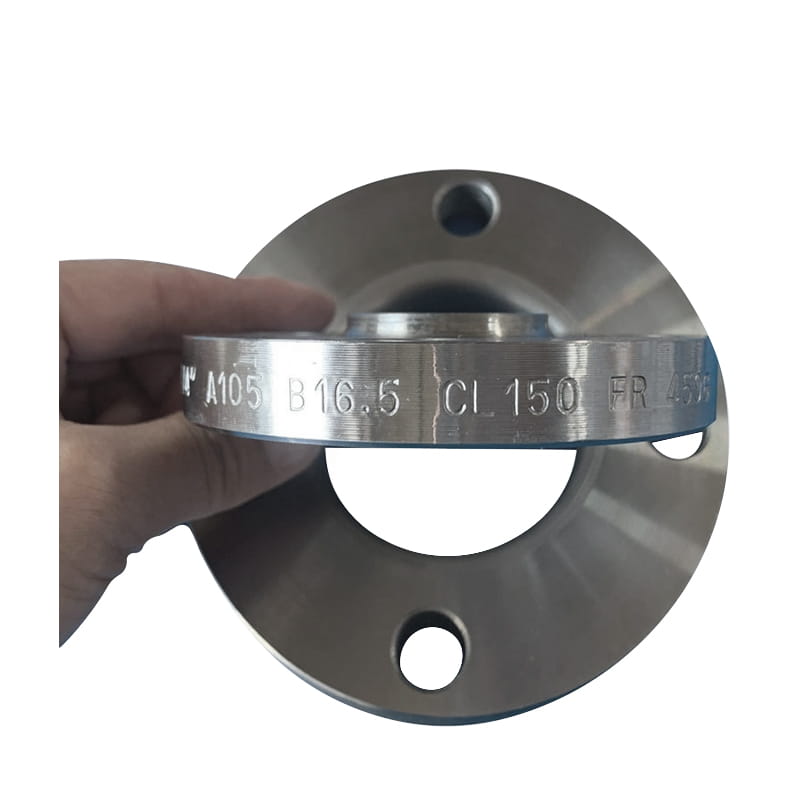

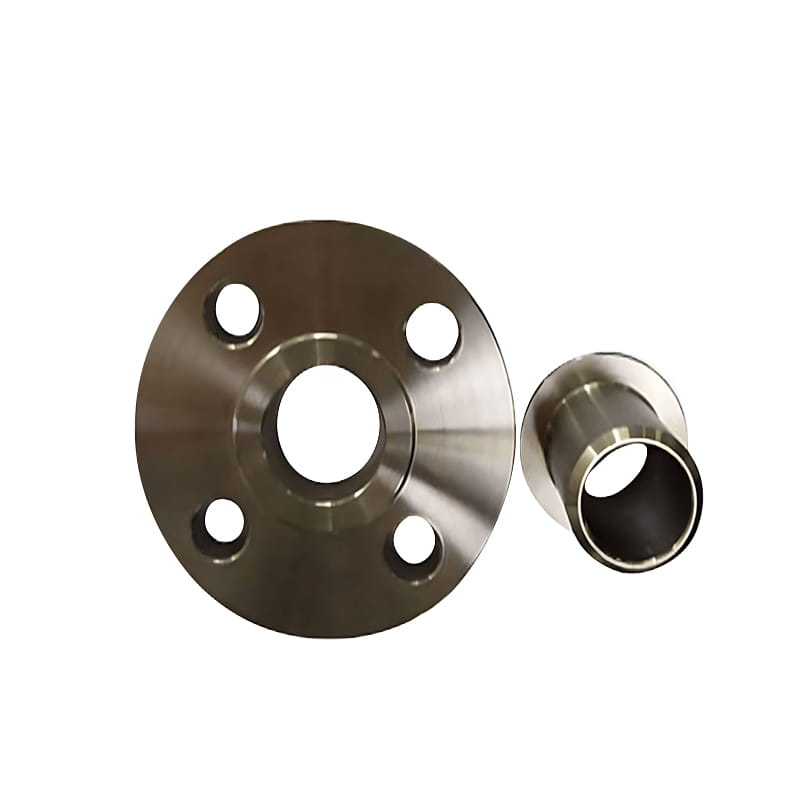

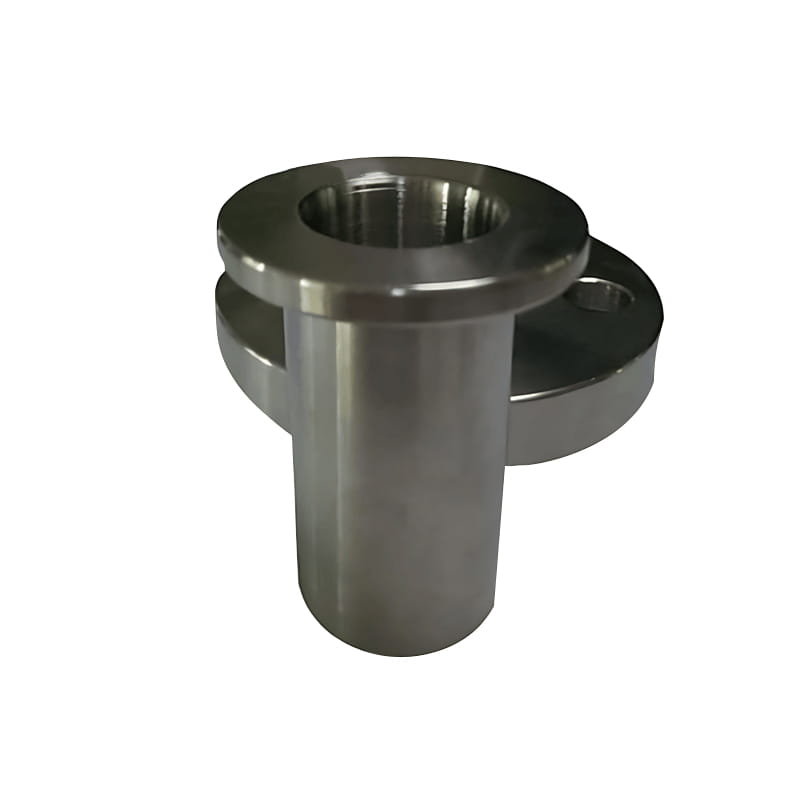

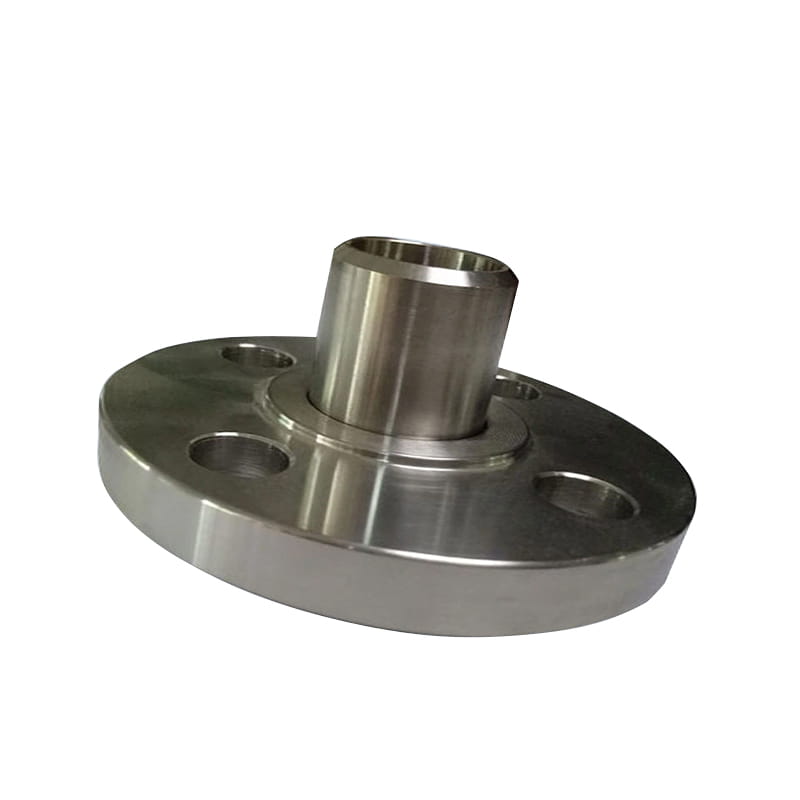

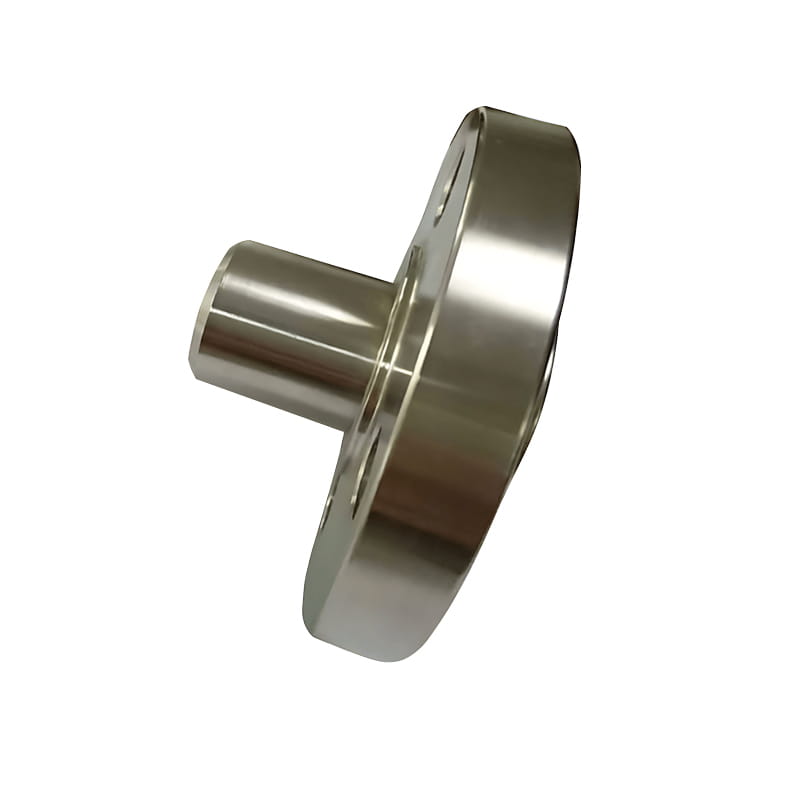

فلنج مشترک دامان یک مونتاژ دو بخش است ، با انتهای خرد شده که دارای یک فلنج حلقه حلقه ای است که روی آن قرار دارد. انتهای خرد شده سپس باسن به لوله جوش داده می شود و می توان حلقه فلنج را با فلنج جفت گیری تراز کرد.
انتهای خرد را می توان به عنوان طول آستین لوله با یک باسن انتهایی جوش داده شد و انتهای دیگر در زاویه سمت راست به محور لوله شعله ور شد. فلنج مفصل دامان و انتهای خرد یک اتصال مشترک دامان کامپوزیت دو قطعه را تشکیل می دهد.
این فلنج ها تقریباً با یک "فلنج لغزنده" یکسان هستند به جز شعاع در تقاطع صورت فلنج و مته برای قرار دادن قسمت فلنج انتهای خرد. توانایی نگه داشتن فشار آنها کمی بهتر از "لغزش روی فلنج" است. با این حال ، زندگی خستگی تنها یک دهم "فلنج گردن جوش" است.
فلنج های مفصل دامان بر روی لوله می لغزد ، و جوش داده نمی شوند یا در غیر این صورت به آن چسبانده می شوند. آنها نوعی مونتاژ فلنج هستند که معمولاً در سیستم های کم فشار یا برنامه های کاربردی مورد استفاده قرار می گیرند که در آن ممکن است جداسازی مکرر مورد نیاز باشد. $ $
مقدمه
| استاندارد | ANSI B16.5 ، ANSI B16.36 ، ANSI B16.47 ، EN1092 ، UNI 2277/2278 ، ANSI B16.48 ، JIS ، BS 4504 ، DIN ، SABS1123 ، GOST-12820 |
| مادی | فولاد ضد زنگ ، فولاد کربن ، فولاد آلیاژ ، نیکل Cupro (90/10 ، 70/30 ، 66/30/2/2) ، Hastelloy (C4 ، C-22 ، C276 ، B-2) ، نیکل (200/201) ، مونل (400 & K500) ، inconel (600 ، 601 ، 625 و 825) ، 800 ، 800 SS 904L ، تیتانیوم (1 و 2) و غیره |
| سطح | روغن ضد Rust ، نقاشی (سیاه ، زرد) ، گالوانیزه ، پوشش قدرت |
| نوع | جعل ، پردازش CNC |
| اندازه | ½ اینچ - 24 اینچ |
| زمان تحویل | طی 5-30 روز پس از دریافت پیش پرداخت |
| بسته بندی | تخته سه لا ، پالت چوبی ، کیس چوبی و غیره |
| کاربرد | برق ، میدان نفتی ، کشتی سازی ، خارج از ساحل ، سیستم های آب ، گاز طبیعی ، پروژه های لوله و غیره. $ $ |
کلاس 150 پوند

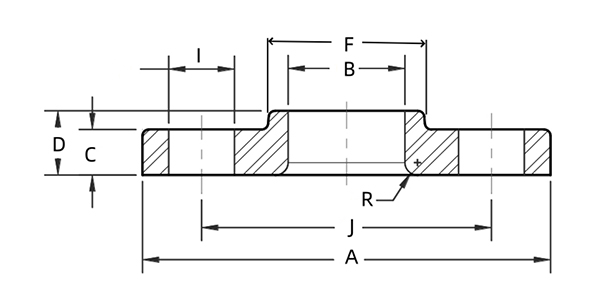

| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 88.90 | 22.90 | 11.20 | 15.70 | 3.00 | 30.20 | 4 | 15.70 | 60.45 | 0.38 |
| ¾ | 26.70 | 98.60 | 28.20 | 12.70 | 15.70 | 3.00 | 38.10 | 4 | 15.70 | 69.85 | 0.55 |
| 1 | 33.40 | 108.00 | 35.10 | 14.20 | 17.50 | 3.00 | 49.30 | 4 | 15.70 | 79.25 | 0.76 |
| 1 ¼ | 42.20 | 117.30 | 43.70 | 15.70 | 20.60 | 4.80 | 58.70 | 4 | 15.70 | 88.90 | 1.01 |
| 1 ½ | 48.30 | 127.00 | 50.00 | 17.50 | 22.40 | 6.40 | 65.00 | 4 | 15.70 | 98.60 | 1.30 |
| 2 | 60.30 | 152.40 | 62.50 | 19.10 | 25.40 | 7.90 | 77.70 | 4 | 19.10 | 120.70 | 2.03 |
| 2 | 73.00 | 177.80 | 75.40 | 22.40 | 28.40 | 7.90 | 90.40 | 4 | 19.10 | 139.70 | 3.25 |
| 3 | 88.90 | 190.50 | 91.40 | 23.90 | 30.20 | 9.70 | 108.00 | 4 | 19.10 | 152.40 | 3.81 |
| 3 ½ | 101.60 | 215.90 | 104.10 | 23.90 | 31.75 | 9.70 | 122.20 | 8 | 19.10 | 177.80 | 4.76 |
| 4 | 114.30 | 228.60 | 116.80 | 23.90 | 33.30 | 11.20 | 134.90 | 8 | 19.10 | 190.50 | 5.25 |
| 5 | 141.30 | 254.00 | 114.50 | 23.90 | 36.60 | 11.20 | 163.60 | 8 | 22.40 | 215.90 | 6.02 |
| 6 | 168.30 | 279.40 | 171.50 | 25.40 | 39.60 | 12.70 | 192.00 | 8 | 22.40 | 241.30 | 7.40 |
| 8 | 219.10 | 342.90 | 222.30 | 28.40 | 44.50 | 12.70 | 246.10 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 277.40 | 30.20 | 49.30 | 12.70 | 304.80 | 12 | 25.40 | 362.00 | 16.40 |
| 12 | 323.80 | 482.60 | 328.20 | 31.75 | 55.60 | 12.70 | 365.30 | 12 | 25.40 | 431.80 | 26.10 |
| 14 | 355.60 | 533.40 | 360.20 | 35.10 | 79.25 | 12.70 | 400.10 | 12 | 28.40 | 476.30 | 34.50 |
| 16 | 406.40 | 596.90 | 411.20 | 36.60 | 87.40 | 12.70 | 457.20 | 16 | 28.40 | 539.80 | 44.60 |
| 18 | 457.20 | 635.00 | 462.30 | 39.60 | 96.80 | 12.70 | 505.00 | 16 | 31.75 | 577.90 | 48.70 |
| 20 | 508.00 | 698.50 | 514.40 | 42.90 | 103.10 | 12.70 | 558.80 | 20 | 31.75 | 635.00 | 61.60 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 111.30 | 12.70 | 663.40 | 20 | 35.10 | 749.30 | 86.60 |
کلاس 300 پوند
| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 95.20 | 22.90 | 14.20 | 22.30 | 3.00 | 38.10 | 4 | 15.70 | 66.55 | 0.62 |
| ¾ | 26.70 | 117.30 | 28.20 | 15.70 | 25.40 | 3.00 | 47.70 | 4 | 19.00 | 82.50 | 1.10 |
| 1 | 33.40 | 123.90 | 35.10 | 17.50 | 26.90 | 3.00 | 53.80 | 4 | 19.00 | 88.90 | 1.33 |
| 1 ¼ | 42.20 | 133.30 | 43.70 | 19.00 | 26.90 | 4.80 | 63.50 | 4 | 19.00 | 98.50 | 1.65 |
| 1 ½ | 48.30 | 155.4 | 50.00 | 20.60 | 30.20 | 6.40 | 69.85 | 4 | 22.30 | 114.30 | 2.44 |
| 2 | 60.30 | 165.10 | 62.50 | 22.30 | 33.20 | 7.90 | 84.00 | 8 | 19.10 | 127.00 | 2.83 |
| 2 | 73.00 | 190.50 | 75.40 | 25.40 | 38.10 | 7.90 | 100.00 | 8 | 22.30 | 149.30 | 4.25 |
| 3 | 88.90 | 209.50 | 91.40 | 28.40 | 42.90 | 9.70 | 117.30 | 8 | 22.30 | 168.10 | 5.78 |
| 3 ½ | 101.60 | 228.60 | 104.10 | 30.20 | 44.40 | 9.70 | 133.30 | 8 | 22.30 | 184.10 | 7.27 |
| 4 | 114.30 | 254.00 | 116.80 | 31.70 | 47.70 | 11.20 | 146.00 | 8 | 22.30 | 200.10 | 9.55 |
| 5 | 141.30 | 279.40 | 114.50 | 35.00 | 50.80 | 11.20 | 177.80 | 8 | 22.30 | 234.90 | 12.20 |
| 6 | 168.30 | 317.50 | 171.50 | 36.50 | 52.30 | 12.70 | 206.20 | 12 | 22.30 | 267.70 | 15.50 |
| 8 | 219.10 | 381.00 | 222.30 | 41.10 | 61.90 | 12.70 | 260.30 | 12 | 25.40 | 330.20 | 24.10 |
| 10 | 273.00 | 444.50 | 277.40 | 47.70 | 95.20 | 12.70 | 320.50 | 16 | 28.40 | 387.30 | 34.40 |
| 12 | 323.80 | 520.70 | 328.20 | 50.80 | 101.60 | 12.70 | 374.60 | 16 | 31.70 | 450.80 | 50.40 |
| 14 | 355.60 | 584.20 | 360.20 | 53.80 | 111.20 | 12.70 | 425.40 | 20 | 31.70 | 514.3 | 70.90 |
| 16 | 406.40 | 647.70 | 411.20 | 57.15 | 120.60 | 12.70 | 482.60 | 20 | 35.00 | 571.50 | 89.50 |
| 18 | 457.20 | 711.20 | 462.30 | 60.45 | 130.00 | 12.70 | 533.40 | 24 | 35.00 | 628.60 | 111.00 |
| 20 | 508.00 | 774.70 | 514.40 | 63.50 | 139.70 | 12.70 | 587.20 | 24 | 35.00 | 685.80 | 137.00 |
| 24 | 609.60 | 914.40 | 616.00 | 69.80 | 152.40 | 12.70 | 701.50 | 24 | 41.10 | 812.80 | 204.00 |
کلاس 400 پوند
| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 95.30 | 22.90 | 14.20 | 22.40 | 3.00 | 38.10 | 4 | 15.70 | 66.55 | 0.72 |
| ¾ | 26.70 | 117.30 | 28.20 | 15.70 | 25.40 | 3.00 | 47.80 | 4 | 19.10 | 82.60 | 1.25 |
| 1 | 33.40 | 124.00 | 35.10 | 17.50 | 26.90 | 3.00 | 53.80 | 4 | 19.10 | 88.90 | 1.50 |
| 1 ¼ | 42.20 | 133.40 | 43.70 | 20.60 | 28.40 | 4.80 | 63.50 | 4 | 19.10 | 98.60 | 2.00 |
| 1 ½ | 48.30 | 155.40 | 50.00 | 22.40 | 31.75 | 6.40 | 69.85 | 4 | 22.40 | 114.30 | 2.92 |
| 2 | 60.30 | 165.10 | 62.50 | 25.40 | 36.60 | 7.90 | 84.10 | 8 | 19.10 | 127.00 | 3.55 |
| 2 | 73.00 | 190.50 | 75.40 | 28.40 | 41.10 | 7.90 | 100.10 | 8 | 22.40 | 149.40 | 5.23 |
| 3 | 88.90 | 209.60 | 91.40 | 31.75 | 46.00 | 9.70 | 117.30 | 8 | 22.40 | 168.10 | 6.95 |
| 3 ½ | 101.60 | 228.60 | 104.10 | 35.10 | 49.30 | 9.70 | 133.40 | 8 | 25.40 | 184.20 | 8.78 |
| 4 | 114.30 | 254.00 | 116.80 | 35.10 | 50.80 | 11.20 | 146.10 | 8 | 25.40 | 200.20 | 10.90 |
| 5 | 141.30 | 279.40 | 114.50 | 38.10 | 53.80 | 11.20 | 177.80 | 8 | 25.40 | 235.00 | 13.70 |
| 6 | 168.30 | 317.50 | 171.50 | 41.10 | 57.15 | 12.70 | 206.20 | 12 | 25.40 | 269.70 | 18.00 |
| 8 | 219.10 | 381.00 | 222.30 | 47.80 | 68.30 | 12.70 | 260.40 | 12 | 28.40 | 330.20 | 28.30 |
| 10 | 273.00 | 445.00 | 277.40 | 53.80 | 101.60 | 12.70 | 320.50 | 16 | 31.75 | 387.40 | 38.80 |
| 12 | 323.80 | 520.70 | 328.20 | 57.15 | 108.00 | 12.70 | 374.70 | 16 | 35.10 | 450.90 | 56.60 |
| 14 | 355.60 | 584.20 | 360.2 | 60.45 | 117.30 | 12.70 | 425.50 | 20 | 35.10 | 514.40 | 78.60 |
| 16 | 406.40 | 647.70 | 411.20 | 63.50 | 127.00 | 12.70 | 482.60 | 20 | 38.10 | 571.50 | 100.00 |
| 18 | 457.20 | 711.20 | 462.30 | 66.55 | 136.70 | 12.70 | 533.40 | 24 | 38.10 | 628.70 | 122.00 |
| 20 | 508.00 | 774.70 | 514.40 | 69.85 | 146.10 | 12.70 | 587.20 | 24 | 41.10 | 685.80 | 145.00 |
| 24 | 609.60 | 914.40 | 616.00 | 76.20 | 158.80 | 12.70 | 701.50 | 24 | 47.80 | 812.80 | 217.00 |
کلاس 600 پوند
| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 95.30 | 22.90 | 14.20 | 22.40 | 3.00 | 38.10 | 4 | 15.70 | 66.55 | 0.72 |
| ¾ | 26.70 | 117.30 | 28.20 | 15.70 | 25.40 | 3.00 | 47.80 | 4 | 19.10 | 82.60 | 1.25 |
| 1 | 33.40 | 124.00 | 35.10 | 17.50 | 26.90 | 3.00 | 53.80 | 4 | 19.10 | 88.90 | 1.50 |
| 1 ¼ | 42.20 | 133.40 | 43.70 | 20.60 | 28.40 | 4.80 | 63.50 | 4 | 19.10 | 98.60 | 2.00 |
| 1 ½ | 48.30 | 155.4 | 50.00 | 22.40 | 31.75 | 6.40 | 69.85 | 4 | 22.40 | 114.30 | 2.92 |
| 2 | 60.30 | 165.10 | 62.50 | 25.40 | 36.60 | 7.90 | 84.10 | 8 | 19.10 | 127.00 | 3.55 |
| 2 | 73.00 | 190.50 | 75.40 | 28.40 | 41.10 | 7.90 | 100.10 | 8 | 22.40 | 149.40 | 5.23 |
| 3 | 88.90 | 209.60 | 91.40 | 31.75 | 46.00 | 9.70 | 117.30 | 8 | 22.40 | 168.10 | 6.95 |
| 3 ½ | 101.60 | 228.60 | 104.10 | 35.10 | 49.30 | 9.70 | 133.40 | 8 | 25.40 | 184.20 | 8.78 |
| 4 | 114.30 | 273.10 | 116.80 | 38.10 | 53.80 | 11.20 | 152.40 | 8 | 25.40 | 215.9 | 14.40 |
| 5 | 141.30 | 330.20 | 114.50 | 44.50 | 60.45 | 11.20 | 189.00 | 8 | 28.40 | 266.70 | 24.30 |
| 6 | 168.30 | 355.60 | 171.50 | 47.80 | 66.55 | 12.70 | 222.30 | 12 | 28.40 | 292.10 | 28.50 |
| 8 | 219.10 | 419.10 | 222.30 | 55.60 | 76.20 | 12.70 | 273.10 | 12 | 31.75 | 349.30 | 43.10 |
| 10 | 273.00 | 508.00 | 277.40 | 63.50 | 111.30 | 12.70 | 342.90 | 16 | 35.10 | 431.80 | 70.50 |
| 12 | 323.80 | 558.80 | 328.20 | 66.55 | 117.30 | 12.70 | 400.10 | 20 | 35.10 | 489.00 | 86.10 |
| 14 | 355.60 | 603.30 | 360.20 | 69.85 | 127.00 | 12.70 | 431.80 | 20 | 38.10 | 527.10 | 100.00 |
| 16 | 406.40 | 685.80 | 411.20 | 76.20 | 139.70 | 12.70 | 495.30 | 20 | 41.10 | 603.30 | 145.00 |
| 18 | 457.20 | 743.00 | 462.30 | 82.60 | 152.40 | 12.70 | 546.10 | 20 | 44.50 | 654.10 | 177.00 |
| 20 | 508.00 | 812.80 | 514.40 | 88.90 | 165.10 | 12.70 | 609.60 | 24 | 44.50 | 723.90 | 225.00 |
| 24 | 609.60 | 939.80 | 616.00 | 101.60 | 184.20 | 12.70 | 717.60 | 24 | 50.80 | 838.20 | 318.00 |
کلاس 900 پوند
| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 120.60 | 22.90 | 22.30 | 31.70 | 3.00 | 38.10 | 4 | 22.30 | 82.50 | 1.71 |
| ¾ | 26.70 | 130.00 | 28.20 | 25.40 | 35.00 | 3.00 | 44.40 | 4 | 22.30 | 88.90 | 2.30 |
| 1 | 33.40 | 149.30 | 35.10 | 28.40 | 41.10 | 3.00 | 52.30 | 4 | 25.40 | 101.60 | 3.40 |
| 1 ¼ | 42.20 | 158.70 | 43.70 | 28.40 | 41.10 | 4.80 | 63.50 | 4 | 25.40 | 111.20 | 3.85 |
| 1 ½ | 48.30 | 177.80 | 50.00 | 31.70 | 44.40 | 6.40 | 69.85 | 4 | 28.40 | 123.90 | 5.28 |
| 2 | 60.30 | 215.90 | 62.50 | 38.10 | 57.15 | 7.90 | 104.60 | 8 | 25.40 | 165.10 | 9.78 |
| 2 | 73.00 | 244.30 | 75.40 | 41.10 | 63.50 | 7.90 | 123.90 | 8 | 28.40 | 190.50 | 13.60 |
| 3 | 88.90 | 241.30 | 91.40 | 38.10 | 53.80 | 9.70 | 127.00 | 8 | 25.40 | 190.50 | 11.30 |
| 4 | 114.30 | 292.10 | 116.80 | 44.40 | 69.85 | 11.20 | 158.70 | 8 | 31.70 | 234.90 | 19.20 |
| 5 | 141.30 | 349.20 | 114.50 | 50.80 | 79.25 | 11.20 | 190.50 | 8 | 35.00 | 279.40 | 31.20 |
| 6 | 168.30 | 381.00 | 171.50 | 55.60 | 85.80 | 12.70 | 234.90 | 12 | 31.70 | 317.50 | 40.50 |
| 8 | 219.10 | 469.90 | 222.30 | 63.50 | 114.30 | 12.70 | 298.40 | 12 | 38.10 | 393.70 | 71.50 |
| 10 | 273.00 | 546.10 | 277.40 | 69.85 | 127.00 | 12.70 | 368.30 | 16 | 38.10 | 469.90 | 104.00 |
| 12 | 323.80 | 609.60 | 328.20 | 79.25 | 142.70 | 12.70 | 419.10 | 20 | 38.10 | 533.40 | 139.00 |
| 14 | 355.60 | 641.30 | 360.20 | 85.80 | 155.40 | 12.70 | 450.80 | 20 | 41.10 | 558.80 | 161.00 |
| 16 | 406.40 | 704.80 | 411.20 | 88.90 | 165.10 | 12.70 | 508.00 | 20 | 44.40 | 615.90 | 194.00 |
| 18 | 457.20 | 787.40 | 462.30 | 101.60 | 190.50 | 12.70 | 565.10 | 20 | 50.80 | 685.80 | 267.00 |
| 20 | 508.00 | 857.20 | 514.40 | 107.90 | 209.50 | 12.70 | 622.30 | 20 | 53.80 | 749.30 | 334.00 |
| 24 | 609.60 | 1041.40 | 616.00 | 139.70 | 266.70 | 12.70 | 749.30 | 20 | 66.55 | 901.70 | 618.00 |
کلاس 1500 پوند
| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 120.60 | 22.90 | 22.30 | 31.70 | 3.00 | 38.10 | 4 | 22.30 | 82.50 | 1.71 |
| ¾ | 26.70 | 130.00 | 28.20 | 25.40 | 35.00 | 3.00 | 44.40 | 4 | 22.30 | 88.90 | 2.30 |
| 1 | 33.40 | 149.30 | 35.10 | 28.40 | 41.10 | 3.00 | 52.30 | 4 | 25.40 | 101.60 | 3.40 |
| 1 ¼ | 42.20 | 158.70 | 43.70 | 28.40 | 41.10 | 4.80 | 63.50 | 4 | 25.40 | 111.20 | 3.85 |
| 1 ½ | 48.30 | 177.80 | 50.00 | 31.70 | 44.40 | 6.40 | 69.85 | 4 | 28.40 | 123.90 | 5.28 |
| 2 | 60.30 | 215.90 | 62.50 | 38.10 | 57.15 | 7.90 | 104.60 | 8 | 25.40 | 165.10 | 9.78 |
| 2 | 73.00 | 244.30 | 75.40 | 41.10 | 63.50 | 7.90 | 123.90 | 8 | 28.40 | 190.50 | 13.60 |
| 3 | 88.90 | 266.70 | 91.40 | 47.70 | 73.15 | 9.70 | 133.30 | 8 | 31.70 | 203.2 | 17.80 |
| 4 | 114.30 | 311.10 | 116.80 | 53.80 | 90.40 | 11.20 | 162.00 | 8 | 35.00 | 241.30 | 27.50 |
| 5 | 141.30 | 374.60 | 114.50 | 73.15 | 104.60 | 11.20 | 196.80 | 8 | 41.10 | 292.10 | 51.50 |
| 6 | 168.30 | 399.70 | 171.50 | 82.50 | 119.10 | 12.70 | 228.60 | 12 | 38.10 | 317.50 | 62.00 |
| 8 | 219.10 | 482.6 | 222.30 | 91.90 | 142.70 | 12.70 | 292.10 | 12 | 44.40 | 393.70 | 105.00 |
| 10 | 273.00 | 584.20 | 277.40 | 107.90 | 177.80 | 12.70 | 368.30 | 12 | 50.80 | 482.60 | 179.00 |
| 12 | 323.80 | 673.10 | 328.20 | 123.90 | 218.90 | 12.70 | 450.80 | 16 | 53.80 | 571.50 | 269.00 |
| 14 | 355.60 | 749.30 | 360.20 | 133.30 | 241.30 | 12.70 | 495.30 | 16 | 60.45 | 635.00 | 365.00 |
| 16 | 406.40 | 825.50 | 411.20 | 146.00 | 260.30 | 12.70 | 552.40 | 16 | 66.55 | 704.80 | 459.00 |
| 18 | 457.20 | 914.40 | 462.30 | 162.00 | 276.30 | 12.70 | 596.90 | 16 | 73.15 | 774.70 | 598.00 |
| 20 | 508.00 | 984.20 | 514.40 | 177.80 | 292.10 | 12.70 | 641.30 | 16 | 79.25 | 831.80 | 712.00 |
| 24 | 609.60 | 1168.40 | 616.00 | 203.20 | 330.20 | 12.70 | 726.00 | 16 | 91.90 | 990.60 | 1090.00 |
کلاس 2500 پوند
| اسمی اندازه لوله | خارج قطر | در کل قطر | درون قطر | فلنج ضخامت | در کل طول | سر خوردن شعاع | قطب قطر | شماره سوراخ | سوراخ پیچ قطر | قطر دایره سوراخ | وزن |
| در | مگنی | A (میلی متر) | ب (میلی متر) | ج (میلی متر) | د (میلی متر) | R (MM) | F (میلی متر) | ح (میلی متر) | من (میلی متر) | J (MM) | کیلوگرم در قطعه |
| ½ | 21.30 | 133.40 | 22.90 | 30.20 | 39.60 | 3.00 | 42.90 | 4 | 22.40 | 88.90 | 2.92 |
| ¾ | 26.70 | 139.70 | 28.20 | 31.75 | 42.90 | 3.00 | 50.80 | 4 | 22.40 | 95.30 | 3.40 |
| 1 | 33.40 | 158.80 | 35.10 | 35.10 | 47.80 | 3.00 | 57.15 | 4 | 25.40 | 108.00 | 4.77 |
| 1 ¼ | 42.20 | 184.20 | 43.70 | 38.10 | 52.30 | 4.80 | 73.15 | 4 | 28.40 | 130.00 | 7.08 |
| 1 ½ | 48.30 | 203.20 | 50.00 | 44.50 | 60.45 | 6.40 | 79.25 | 4 | 31.75 | 146.10 | 9.93 |
| 2 | 60.30 | 235.00 | 62.50 | 50.80 | 69.85 | 7.90 | 95.30 | 8 | 28.40 | 171.50 | 14.70 |
| 2 ½ $ $ | 73.00 | 266.70 | 75.40 | 57.15 | 79.25 | 7.90 | 114.30 | 8 | 31.75 | 196.90 | 21.30 |
| 3 | 88.90 | 304.80 | 91.40 | 66.55 | 91.90 | 9.70 | 133.40 | 8 | 35.10 | 228.60 | 32.30 |
| 4 | 114.30 | 355.60 | 116.80 | 76.20 | 108.00 | 11.20 | 165.10 | 8 | 41.10 | 273.10 | 52.50 |
| 5 | 141.30 | 419.10 | 114.50 | 91.90 | 130.00 | 11.20 | 203.20 | 8 | 47.80 | 323.90 | 82.60 |
| 6 | 168.30 | 482.60 | 171.50 | 108.00 | 152.40 | 12.70 | 235.00 | 8 | 53.80 | 368.30 | 127.00 |
| 8 | 219.10 | 552.50 | 222.30 | 127.00 | 177.80 | 12.70 | 304.80 | 12 | 53.80 | 438.20 | 186.00 |
| 10 | 273.00 | 367.10 | 277.40 | 165.10 | 228.60 | 12.70 | 374.70 | 12 | 66.55 | 539.80 | 352.00 |
| 12 | 323.80 | 762.00 | 328.20 | 184.20 | 254.00 | 12.70 | 441.50 | 12 | 73.15 | 619.30 | 501.00 |
در سال 2007 تأسیس شد و در سال 2022 به منطقه توسعه اقتصادی Longyou ، استان ژجیانگ نقل مکان کرد. این مساحت 130،000 متر مربع ، بیش از 30 خط تولید ، 300 کارگر ، 20 نفر از افراد تحقیق و توسعه ، 30 نفر از افراد بازرسی و خروجی سالانه 50،000 تن را در بر می گیرد.
این سیستم ISO9001: 2008 سیستم مدیریت کیفیت ، PED 97/23/EC Eu تجهیزات تجهیزات فشار خون ، مجوز تولید تجهیزات ویژه چین (لوله فشار) صدور گواهینامه TS ، صدور گواهینامه ASME ، سیستم مدیریت استاندارد سازی استانی ، ISO14000: سیستم مدیریت محیط زیست 2004 ، تولید پاک کننده (شرکت های سبز) ، و یک سری از گواهینامه های چین (CC Cordivations) نیز به عنوان یک سری از گواهینامه ها (CC). ثبت نام حمل و نقل (LR) ، Deutsche Veritas (GL) ، Bureau Veritas Society (BV) ، Det Norske Veritas (DNV) ، و ثبت نام کارخانه حمل و نقل کره (KR).
محصولات اصلی شامل لوله های استیل ضد زنگ ، اتصالات لوله ، فلنج ، دریچه و غیره است که به طور گسترده در نفت ، صنایع شیمیایی ، صنعت هسته ای ، ذوب ، کشتی سازی ، داروهای مواد غذایی ، مواد غذایی ، محافظت از آب ، انرژی الکتریکی ، انرژی جدید ، تجهیزات مکانیکی و زمینه های دیگر مورد استفاده قرار می گیرد. این شرکت به اصول شرکت "کیفیت برای بقا ، شهرت برای توسعه" پایبند است و از صمیم قلب به هر مشتری در خدمت ایجاد یک وضعیت برنده است.
فولاد یک ماده حیاتی در صنایع مختلف است که انواع مختلفی دارد که کاربردهای خاصی را تامین می کند. در این میان، فولاد ملایم و فولاد کربنی دو مورد از رایج ترین اشکال مورد استفاده هستند. علیرغم اینکه هر ...
مشاهده بیشترما خوشحالیم که در مورد مشارکت موفق خود در نمایشگاه صنایع نفتی و شیمیایی 2025 Xinjiang ، که از 4 تا 6 سپتامبر در مرکز کنوانسیون و نمایشگاه بین المللی سین کیانگ برگزار شد ، تأمل کنیم. غرفه ما ، D1-27...
مشاهده بیشترمقدمه لوله های فشار فشار فولاد ضد زنگ در صنایعی که مایعات یا گازها باید تحت فشار زیاد ذخیره شوند ، حمل و نقل یا پردازش شوند ، اجزای مهمی هستند. از گیاهان شیمیایی و امکانات تولید برق گرفته تا فرآ...
مشاهده بیشترما هرگز آدرس ایمیل شما و شما را به اشتراک نمی گذاریم
ما قول می دهیم که در هر زمان خودداری کنیم.
متخصص در تولید ضد زنگ
Steel Pipe
No.188 Binkang Road ، خیابان Xixing ، منطقه بینجیانگ ، شهر Hangzhou ، استان ژجیانگ ، چین
+86 18969027607
sales@xhxmat.com
Copyright © شرکت مواد ویژه شیننگ ، آموزشی ویبولیتین Hangzhou شعبه Rights Reserved.
