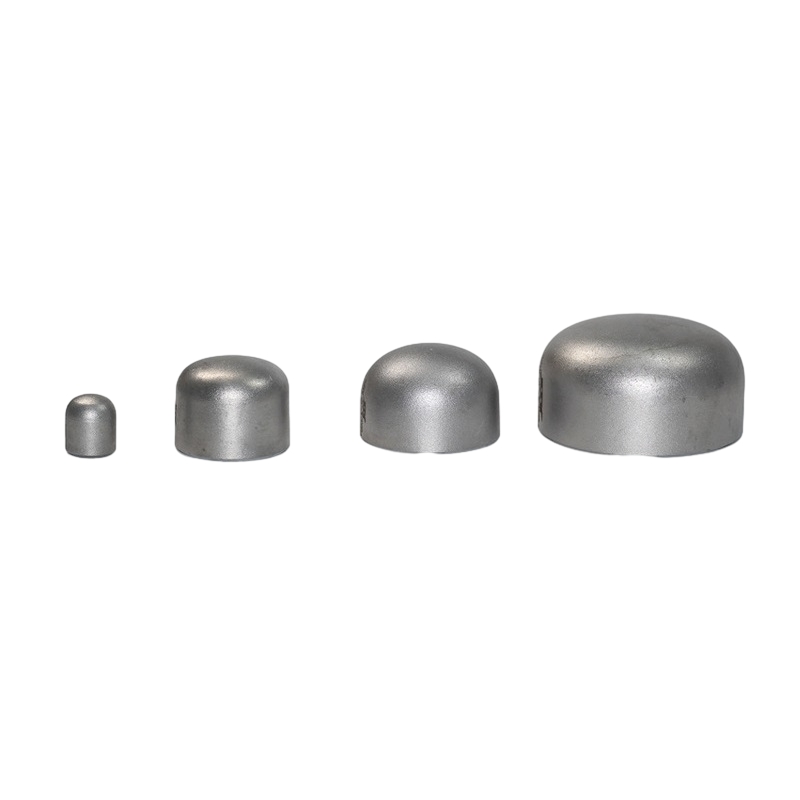

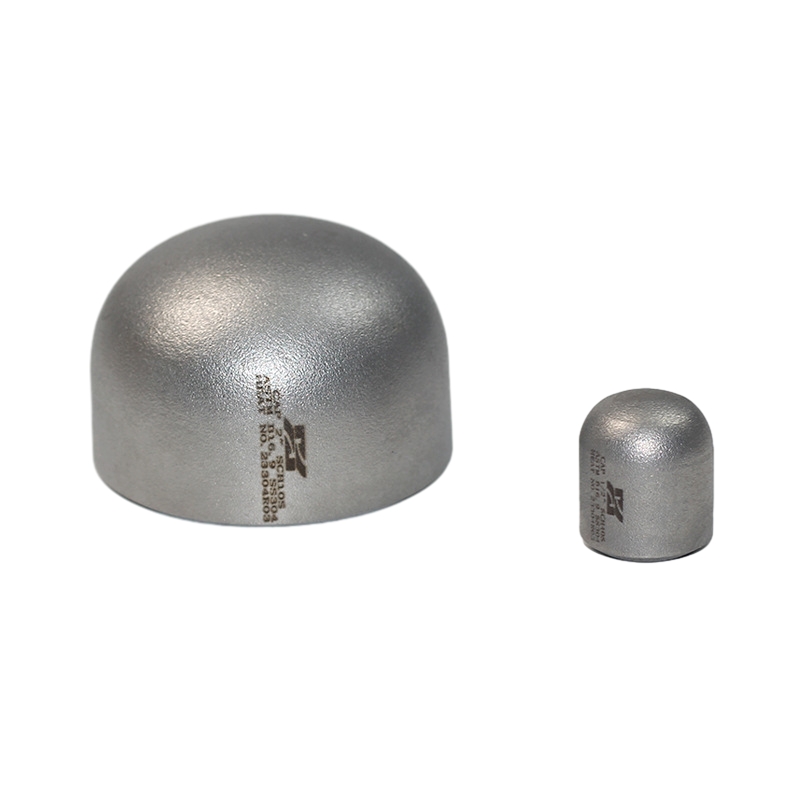

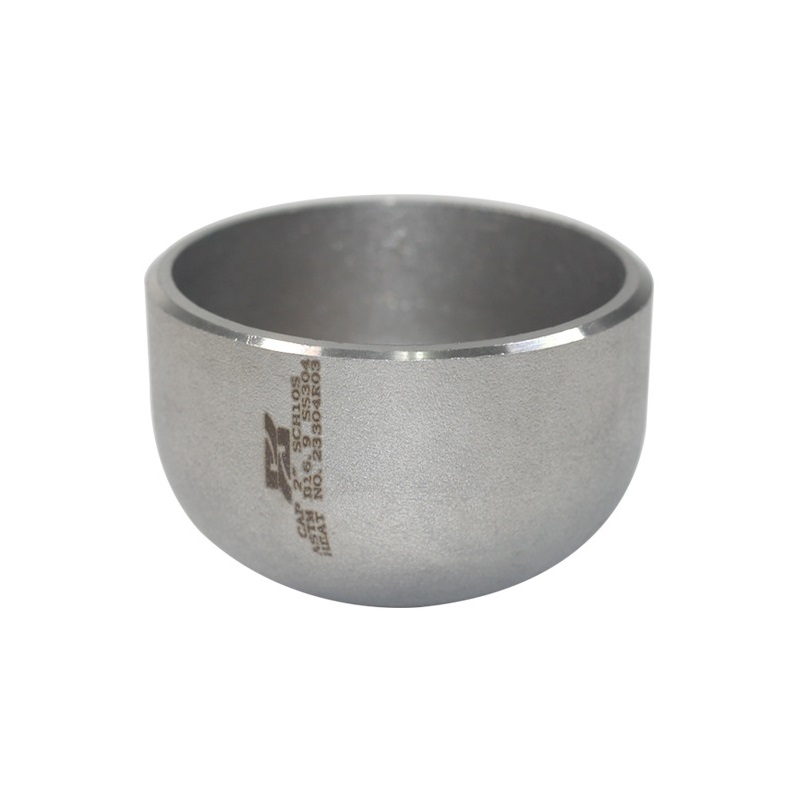

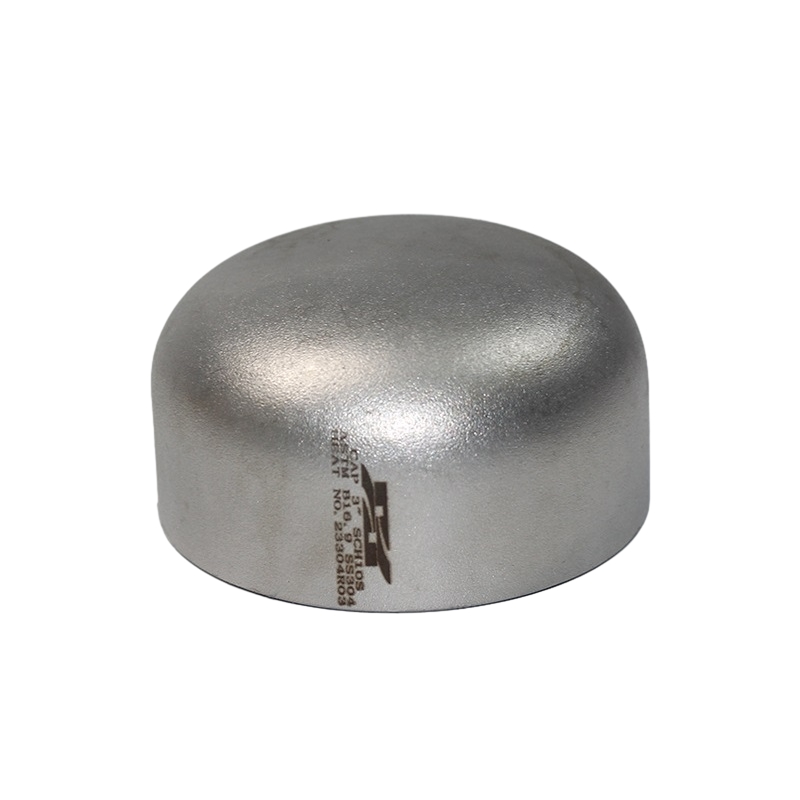

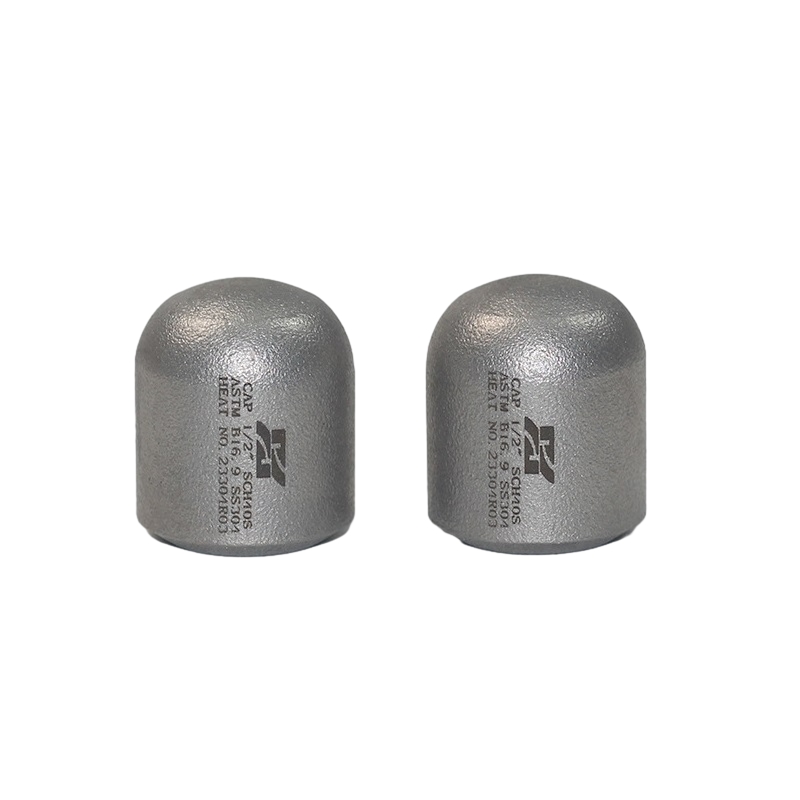

درپوش لوله های استیل ضد زنگ با فشار بالا (درپوش های انتهایی) برای رگ فشار

درپوش لوله های استیل ضد زنگ با فشار بالا (درپوش های انتهایی) برای رگ فشار

اتصالات لوله ای که برای جوشکاری در انتهای لوله انتهای لوله برای پوشاندن لوله استفاده می شود ، درپوش لوله های استیل ضدزنگ (درپوش های انتهایی) نامیده می شوند. این ماده معمولاً از مواد استیل ضد زنگ ساخته شده است که مقاوم در برابر خوردگی و مقاومت در برابر دمای بالا است.

طبقه بندی کلاه های لوله ای از جنس استنلس استیل:

1. درپوش های دور لوله استیل ضد زنگ: کلاه های گرد رایج ترین نوع کلاه ها هستند و در تولید صنعتی به طور گسترده ای مورد استفاده قرار می گیرند. معمولاً پایین آن به بالای ظرف جوش داده می شود. زمینه های مشترک شامل گاز مایع ، مخازن ذخیره سازی ، ذخیره سازی زیرزمینی و غیره است.

2. درپوش های بیضی لوله ای از جنس استنلس استیل: کلاه های بیضی به طور گسترده در صنایع غذایی ، پزشکی و صنایع دارویی و موارد دیگر با نیازهای بهداشتی بالا استفاده می شوند. ساختار آن شبیه به کلاه های گرد است اما با شعاع بزرگتر.

3. کلاه های سوکت لوله استیل ضد زنگ: کلاه های سوکت از یک قسمت استوانه ای و یک قسمت شبه کروی در پایین تشکیل شده است. کلاه های سوکت برای برنامه های تحت فشار زیاد و با درجه حرارت بالا مناسب هستند.

استفاده از درپوش لوله های استیل ضد زنگ (درپوش های انتهایی):

1. هوای خوب ظرف: کلاه های لوله ای از جنس استنلس استیل (درپوش های انتهایی) فناوری جوشکاری را اتخاذ می کنند ، که می تواند به طور موثری از نشت گاز یا مایع موجود در ظرف جلوگیری کند و از هوای ماده موجود در ظرف اطمینان حاصل کند.

2. می تواند در برابر فشار داخلی خاص مقاومت کند: سر با فولاد ضد زنگ با دیواره ضخیم با کیفیت بالا ریخته می شود و با جوشکاری به ظرف وصل می شود که می تواند فشار زیادی را تحمل کند. هنگامی که ظرف به طور عادی کار می کند ، فشار داخلی روی سر عمل می کند. کلاه های لوله ای از جنس استنلس استیل (درپوش های انتهایی) برای اطمینان از عملکرد پایدار و ایمن ظرف ، باید در برابر فشار داخلی بالا مقاومت کنند.

3. می تواند در برابر فشار خارجی خاص مقاومت کند: معمولاً ظرف یک واحد مستقل نیست و باید در ترکیب با سایر واحدها کار کند. در این زمان ، علاوه بر تحمل فشار داخلی خاص ، برخی از ظروف نیز برای اطمینان از ایمنی کل سیستم قادر به مقاومت در برابر فشار خارجی هستند.

4. زیبا سازی ظاهر: ظاهر کلاه های لوله ای از جنس استنلس استیل (درپوش های انتهایی) را می توان در صورت لزوم برای زیباسازی ظاهر مخزن ذخیره سازی و برآورده کردن الزامات چشم انداز طراحی کرد.

خلاصه:

درپوش لوله های استیل ضد زنگ به طور گسترده در سیستم های مختلف خط لوله مانند خطوط لوله آبرسانی ، خطوط لوله گاز ، خطوط لوله شیمیایی و غیره مورد استفاده قرار می گیرد. از آنها می توان برای مهر و موم درگاه های خط لوله استفاده کرد تا از ورود مواد خارجی به خط لوله در هنگام نگهداری و تمیز کردن جلوگیری شود. علاوه بر این ، از کلاه های لوله ای از جنس استنلس استیل می توان برای آزمایش گاز یا فشار سیال برای اطمینان از یکپارچگی و ایمنی سیستم خط لوله استفاده کرد. $ $

PREVتجزیه و تحلیل مشکلات متداول در ساخت کلاه های انتهای لوله ضد زنگ
بعدیNo next article

مقدمه

درپوش لوله
قسمت	کلاه های لوله ای از جنس استنلس استیل
استاندارد	ASTM ، ASME ، DIN ، GOST ، JIS و غیره
مادی	فولاد کربن ، فولاد آلیاژ ، استیل ضد زنگ و غیره
سطح	انفجار شن
نوع	شکل گیری سرد
اندازه	NP 1/2-24 "
زمان تحویل	طی 5-30 روز پس از دریافت پیش پرداخت
بسته بندی	کیس چوبی ، پالت چوبی و غیره
کاربرد	خطوط لوله آبرسانی ، خطوط لوله گاز ، خطوط لوله صنایع شیمیایی و غیره. $ $

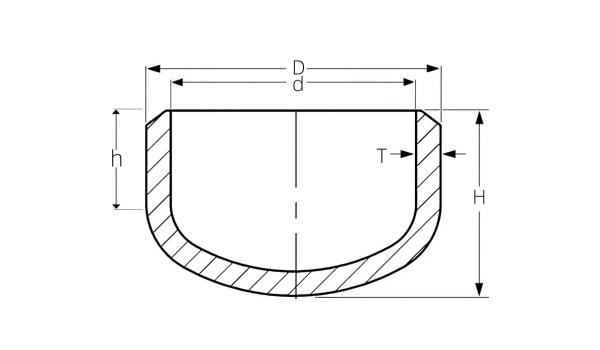

درپوش Buttwelد استیل 304/306Stainless

واحد: اینچ

کلاه				برنامه 10 (S/10s)			برنامه 40s (S/40s یا Sحرفد)			برنامه 80s (S/80s یا Xسخنرانی)
NP	D	H	سخنرانی	د	حرف	تقریباً وزن	د	حرف	تقریباً وزن	d	T	تقریباً وزن
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2 $ $	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
